堆浸工藝作為一種常見(jiàn)的金礦選礦工藝，廣泛應(yīng)用于金的提取回收，主要用于處理傳統(tǒng)方法不能處理的低品位礦石。堆浸法有工藝簡(jiǎn)單、設(shè)備少、投資少、見(jiàn)效快、生產(chǎn)成本低和礦石的適應(yīng)性強(qiáng)等優(yōu)點(diǎn)。本文以某氧化型低品位金礦石為例，介紹其堆浸提金方法！

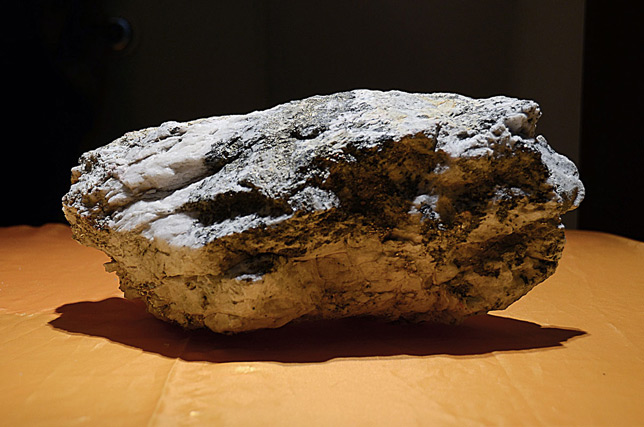

氧化型金礦礦石性質(zhì)

該原礦屬于低品位微細(xì)粒氧化型金礦石，主要礦物有石英、方解石、鐵白云石、赤鐵礦等，并含有少量毒砂、黃鐵礦等；其中一部分金被褐鐵礦包裹或存在于褐鐵礦與石英的裂隙中，這部分金顆粒尺寸為納米級(jí)，很難回收利用；還有少部分的金分布于赤鐵礦、黃鐵礦的裂隙或包裹于其中，金礦顆粒尺寸在3～9 μm；還有一大部分金被非金屬礦包裹或存在于非金屬礦裂隙中，金顆粒粒度上限為 4.2 μm，下限不足 0.5 μm，難以解離，這是金回收過(guò)程中的主要不利因素。

氧化型金礦石堆浸提金方法

經(jīng)過(guò)多方面的試驗(yàn)分析，最終采用了制粒堆浸的工藝回收金，其流程是在入堆粒度為-50 mm，制粒水泥用量為 0.5%、石灰用量為 1%，礦石與循環(huán)液的質(zhì)量比為1：1，噴淋強(qiáng)度為30 L/（m2h），氰化鈉濃度為0.1%，堆浸時(shí)間為30 d情況下，金浸出率為50.83%。

以上是某氧化型細(xì)粒金礦石的堆浸提金方法，在實(shí)際選礦廠中，如何選擇金礦提金工藝，需通過(guò)試驗(yàn)分析確定，通過(guò)不同的提金方法試驗(yàn)，最終選擇一種在投資可控范圍，回收率高的工藝方法。
