我國傳統能源面臨的緊缺危機越來越凸顯，新能源供熱的出現將緩解能源危機，并且對于我國的節能減排具有現實性的重大意義。在政府綠色理念和多項國家政策的推動下，多種新能源供熱技術已逐漸在各行業得到廣泛應用。

新能源供暖發展的必要性

從“十一五”計劃開始，我國生產、經濟建設進入高潮，能源需求壓力增大。我國在能源政策上提出了落實資源節約基本國策，加快推進資源節約型、環境友好型社會建設，節約與開發并重，促進經濟社會實現可持續發展的方針，在環境保護和節約能源上采取了一系列措施，新能源供熱產業得到了迅猛發展。

目前，多種能源、多種供熱方式可供選用，滿足了不同類型建筑和地區的需要。我國供熱所用能源包括：煤炭、燃油 、天然氣 、電能、太陽能、地?zé)岬?。新能源供熱主要是采用其他新能源、新技術替代傳統供熱方式，比如利用空氣源、地?zé)?、冰放熱技術、光發電技術等。

據中國城鎮供熱協會召開的第三屆中國供熱學術年會（2020）獲悉，截至2019年底，北方供熱熱源結構中，可再生能源供暖僅為3%，發展?jié)摿薮蟆＜医ㄗh，應加快增加新能源在供暖領域的應用規模，實行合理的終端消費，從熱源到用戶端形成完整的供熱體系，通過技術的調節、設備的組合、產品的應用，使“合理供熱”與“節約用熱”并重，推進清潔取暖更加高效、低碳。

此外，在《國家中長期科學和技術發展規劃綱要》中，又把大力發展和規?；瘧?yīng)用新能源和可再生能源作為能源領域的優先發展主題，從國家立法和發展戰略的高度，對可再生能源的發展應用予以強力推動。

由此可見，隨著國家節能減排目標的提出，低碳新能源能源供熱已成為當前供熱的發展大勢。

新能源在礦山供熱中的綜合利用

近幾年，鑫海礦裝緊跟國家節能減排的發展目標，在礦山設計規劃中不斷采用新能源供熱，取得了豐碩的成果，并成功應用于各大選礦廠。目前，鑫海礦裝在礦山供熱中采用的新能源主要包括：水源熱泵、空氣源熱泵、余熱回收供暖、太陽能綜合利用。

其中，水源熱泵以水為介質，空氣源熱泵以空氣為介質，只提取熱量，不消耗水資源；余熱回收系統利用工業中的余熱進行供暖。新熱能與燃煤鍋爐相比，不需要煤場、渣場，與燃油鍋爐相比，不需要儲油房，機房面積與鍋爐房相比大大減少，建筑設施干凈美觀，環保無污染。在使用過程中無燃燒過程，避免了排煙、排污及噪音，屬于綠色環保、節能減排的產品。

鑫海礦裝所采用的新能源礦山供熱，保證了冬季供暖、夏季制冷以及提供生活熱水，冬夏切換靈活。同時，其自動化及遠程控制更加安全、穩定，既可用于中小區域供暖、制冷，又可多機組組合用于建筑群體供暖、制冷，應用廣泛。

1、水源熱泵系統

水源熱泵技術是利用地下水源，如地下水、礦井水的水為介質，來提取能量實現制熱和制冷的系統。通過消耗少量的高品位電能將水中的低品位熱量提取出來，變成可以直接利用的高品位能源，實現了低位熱能向高位熱能的轉移。

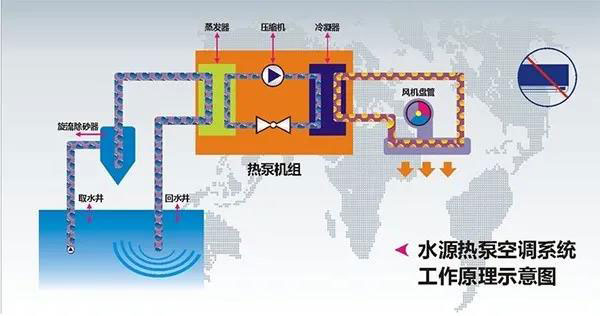

（水源熱泵技術的工作原理圖）

水源熱泵技術 - 選廠應用案例

山東萊州某金礦水源熱泵系統

該工程設計選用雙螺桿高溫型的水源熱泵機組，分別為30HXC800A-HP2型、30HXC700A-HP2型、30HXC350A-HP2型和30HXC163A-HP2型。本系統的水源為礦井水，采礦涌水的水溫恒定在20-22°C，水量較大，能夠滿足供暖系統的需求，2007年該系統進行設計規劃，冬季總供暖面積約16萬m2，夏季空調系統面積約3萬m2。冬季提供辦公區、家屬區及各車間供暖；夏季時，該系統為辦公區提供空調，運行效果良好。

山東某冶煉礦區水源熱泵系統

該系統設計選用水源熱泵機組30HXC350A-HP2型3臺，供暖面積約3.6萬m2，其中辦公樓等生活區約1.2萬m2，車間約2.4萬m2，設計于2009年，至今實際運行9年，冬季供暖，夏季制冷，每年運行兩季，效果良好。

山東某礦區水源熱泵改造工程

該工程設計選用水源熱泵機組30HXC-HP2-200A型1臺，30HXC- HP2-300A型1臺，總供暖面積約2.6萬m2，該系統水源屬于礦井水，利用采礦井下涌水，提取其熱量進行供暖。至今已運行9年，冬季供暖，夏季辦公樓制冷。

2、空氣源熱泵系統

作為一種熱泵技術，空氣能(源)熱泵素有“大自然能量的搬運工”的美譽，有著使用成本低、易操作、采暖效果好、安全、干凈等多重優勢。以無處不在的空氣中的能量作為主要?jiǎng)恿?，通過少量電能驅動壓縮機運轉，實現能量的轉移，能夠逐步減少傳統采暖給大氣環境帶來的大量污染物排放，保證采暖功效的同時兼顧節能環保的目的。

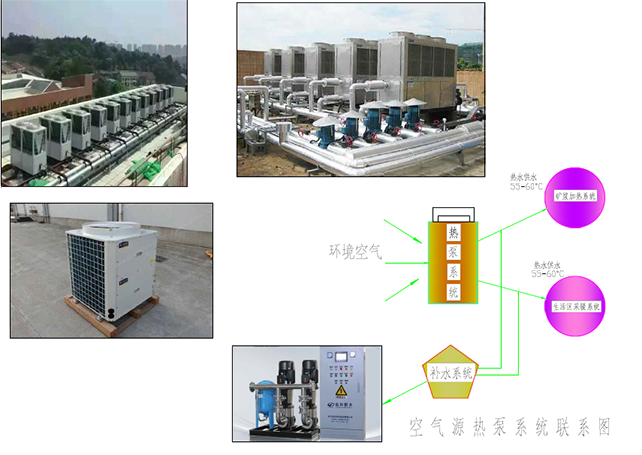

（空氣源熱泵系統聯系圖）

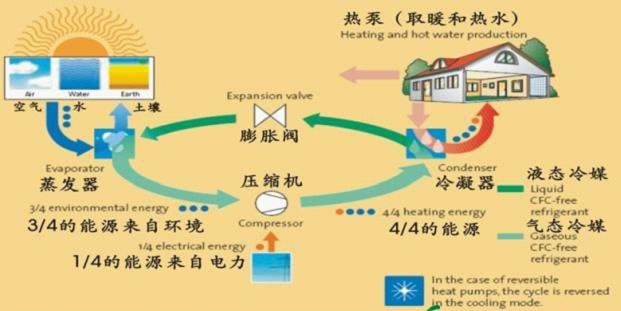

（空氣源熱泵系統原理圖）

空氣源源熱泵技術-選廠應用案例

蓬萊某金礦廠區空氣源熱泵供暖系統

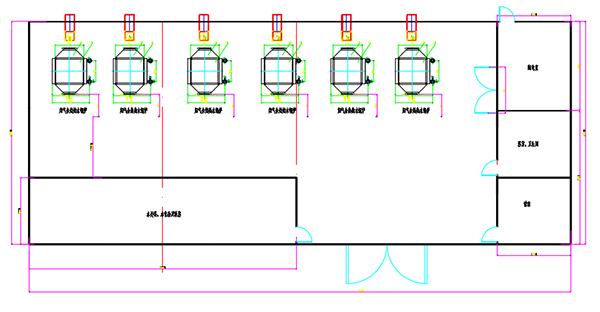

該礦區涌水量很少，設計選用6臺ACD-S-HP130-H-LHW-G型空氣源高效超低溫型熱泵機組，供暖效果良好。

3、余熱機組供暖系統

余熱機組供暖主要是回收機組余熱用于供熱、供暖，變廢為寶。余熱機組供暖既可節能，提高能源效率，又可減排，減少能源消耗與污染物、二氧化碳以及水蒸汽排放。

余熱機組供暖技術-選廠應用案例

國外某金礦堆浸廠余熱回收供暖系統

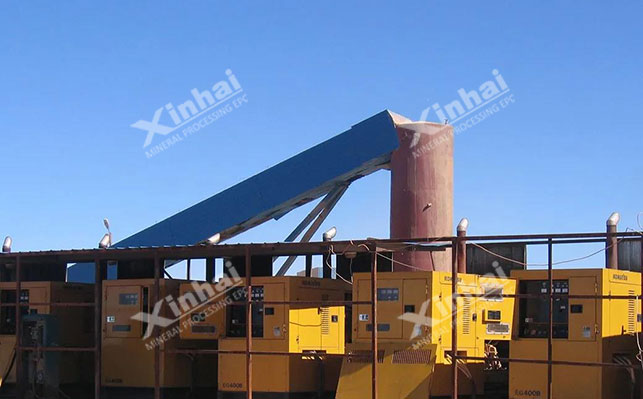

本項目由柴油發電機組供電，柴油發電機組常年連續運行，柴油發電機組的煙氣溫度很高，約480-500°C，設計采用煙氣余熱回收裝置，為廠區及生活區供暖，供暖計算面積約1.9萬m2。

設計選用6臺1500kW的發電機組，5用1備，配置6臺余熱回收機組，5用1備，與發電機組一對一配置安裝。余熱回收總熱量約2930 kW。相當于一臺2.8MW的燃煤鍋爐的供熱量。

從供暖系統的年運行費用（不含水費）比較可見：相同供熱量的情況下，選擇余熱回收系統年運行費用約24.5萬元，選擇燃煤熱水鍋爐系統年運行費用約239.0萬元，燃煤鍋爐系統每年運行費用比余熱回收系統高214.5萬元，其中大多是燃料煤的消耗費用（185.0萬元），此系統節約了大量的煤炭資源，也達到了新能源的綜合利用和環保要求。

4、太陽能綜合利用系統

太陽能是世界上資源豐富的能源，是一種環保無污染能源。以我國為例，太陽能資源十分豐富，其總輻射量在120-280W/m2，2/3的國土面積年日照小時數在2200h以上，年太陽輻射總量大于5000MJ/m2，相當于170kg標準煤。

太陽能綜合利用技術-選廠應用案例

煙臺某礦區供暖系統

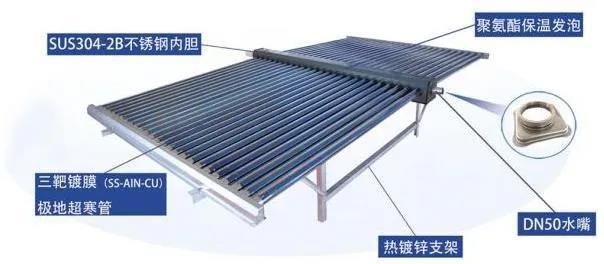

煙臺某礦區供暖系統設計采用太陽能加熱軟化水作為鍋爐補水，提高進鍋爐補水溫度，從而實現減少天然氣耗量，達到節能的目的。該項目蒸汽鍋爐蒸發量為2t/h，連續運行，補水按12t/d計算，設計太陽能補熱系統。設計58/1800-50集熱器配置24組，總集熱面積191.52m2，1.8米真空集熱管1200支。太陽能集熱器的年節能量為466310MJ。

熱泵技術、太陽能、余熱回收技術、風能等可再生能源在工業園區、礦山企業及生活區中已經得到了大量的推廣及應用，隨著國家對環保的進一步嚴格要求，鑫海礦裝將繼續大力推動新能源在礦山供熱中的綜合利用，助力綠色礦山的建設。
