2020-04-02 來源：鑫海礦裝 (3815次瀏覽)
在浸出槽中加入活性炭，浸出與吸附同時(shí)進(jìn)行，即邊浸邊吸，稱為炭浸法（CIL），它是在炭漿法的基礎(chǔ)上發(fā)展起來的，優(yōu)點(diǎn)在于減少浸出槽數(shù)目，縮短流程，因而可以減少基建投資與生產(chǎn)費(fèi)用；邊浸出邊吸附，改善了金的溶解動力學(xué)條件，有利于金的浸出和吸附。炭浸法主要包括浸出原料制備、攪拌浸出與逆流炭吸附、載金炭解吸、電積電解、熔煉制錠、炭再生等作業(yè)。

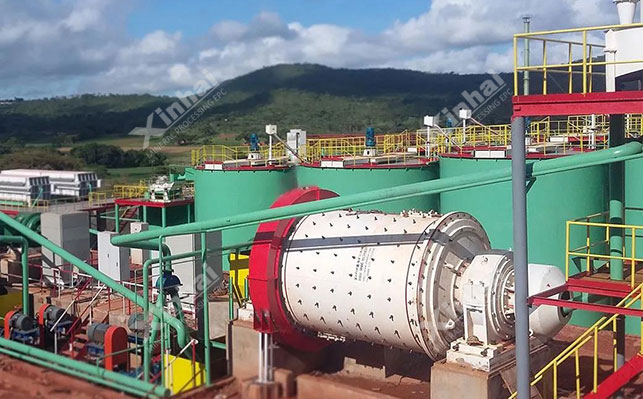

當(dāng)采用炭浸法提金工藝時(shí)，其浸出原料制備的包括物理破碎和磨礦分級。通常，炭浸法提金工藝的磨礦分級溢流細(xì)度多為-200目占85-95％。
礦漿中的木屑及雜物易造成管道和篩網(wǎng)堵塞，也易吸附礦漿中的金并使其混入到富炭中，因此浸出之前，必須將其除去。必要時(shí)，需進(jìn)行礦漿濃縮和添加除垢劑，除垢劑也可以減少活性炭表面和篩子上的結(jié)垢。一般，在磨礦流程需設(shè)兩次除屑作業(yè)，分別在一、二段磨礦分級的溢流處。除屑設(shè)備多采用中頻直線振動篩，在初次除屑作業(yè)中，也可采用螺旋篩和圓筒篩。除屑篩的篩孔尺寸需在保證篩面不跑流的前提下盡可能小。

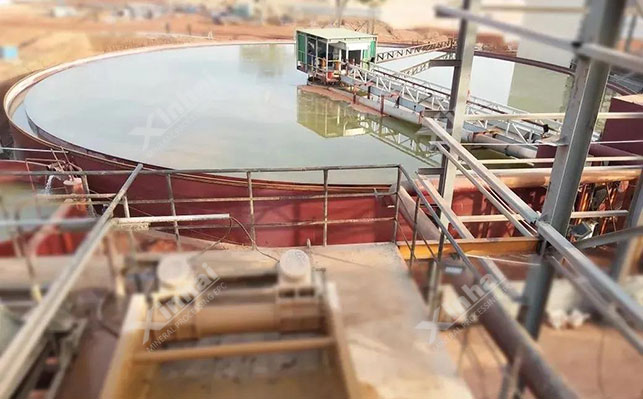

當(dāng)磨礦分級的溢流濃度多為18-22％時(shí)，不適宜直接浸出，必須進(jìn)行礦漿濃密。建議采用占地面積小、濃縮效率高的高效濃縮機(jī)。

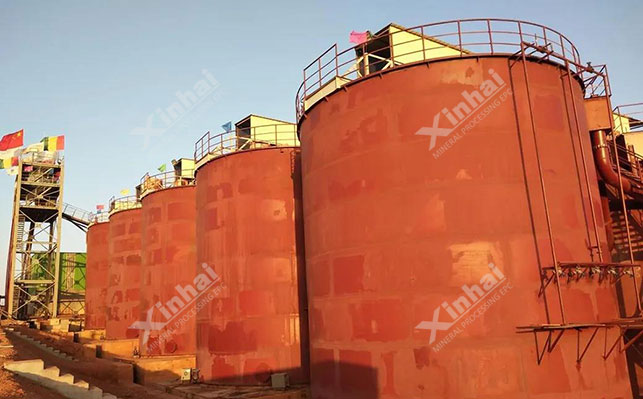

炭浸法的特點(diǎn)為金的浸出和吸附作業(yè)同時(shí)進(jìn)行，浸出段數(shù)一般為6-10段（浸出槽規(guī)格及數(shù)量視選廠處理量大小來定）。由于No.1槽剛加入氰化鈉，金的浸出量較少，因此多數(shù)炭浸廠將No.1槽作為預(yù)浸槽，后續(xù)槽作為浸出吸附槽。每個(gè)浸出吸附槽上均裝有隔炭篩，以分離炭和礦漿，礦漿順向流動，活性炭逆向流動，即礦漿與活性炭呈逆流吸附，新鮮活性炭從最終一臺浸出吸附槽加入，而載金炭從第一臺浸出吸附槽排出，活性炭因吸附礦漿中的金而成為載金炭，吸附完成后，含載金炭礦漿通過空氣提升器給至提炭篩，提炭篩將活性炭和礦漿分離。經(jīng)篩分沖洗后，送至解吸電積作業(yè)，經(jīng)過此法吸附后的礦漿溶液金品位一般為0.01-0.03g/m3。
一般，常用的活性炭多為椰殼活性炭，其空穴小、活性高、耐磨、可再生，具有較好的吸附性能和抗磨損強(qiáng)度，可增加吸附速率30％，大大提高了伴生金屬中金的回收率，顯著提高了經(jīng)濟(jì)效益和生產(chǎn)效率。
載金碳及礦漿通過提炭泵或空氣提升器揚(yáng)送到炭分離篩（一般為直線振動篩），在篩上用清水沖洗，將炭與礦漿分離，載金碳進(jìn)入儲炭槽，礦漿和沖洗水進(jìn)入第一段吸附槽。
載金碳的解吸方法有幾種，目前常采用高溫高壓解吸法，即在解吸體系中加入易被活性炭吸附的陰離子將Au(CN)2-置換出來，實(shí)現(xiàn)金的解吸；解吸載金炭獲得的貴液通過電離法回收獲得固體金。

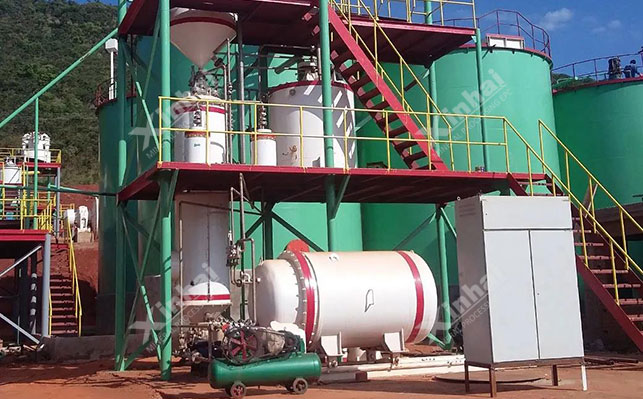

以鑫海礦裝解吸電解系統(tǒng)為例，該系統(tǒng)只需氫氧化鈉為解吸液，無需氰化鈉，在此高溫高壓條件下（工作溫度150℃，壓力達(dá)0.5Mpa）載金炭進(jìn)行解吸電解，僅在6～12小時(shí)便將95％左右的金解吸下來，整個(gè)解吸過程實(shí)現(xiàn)了無氰、高效、低耗、快速解吸。
經(jīng)酸洗、除雜后，所得金泥可直接冶煉出金錠。采用濕法冶金，金錠的純度可達(dá)到99.99％以上。
活性炭經(jīng)過吸附解吸后，需要再生以恢復(fù)其良好的吸附性能。一般，解吸后的活性炭先用酸洗，以除去碳酸鹽等聚積物，經(jīng)幾次返回使用后需進(jìn)行熱力活化以恢復(fù)炭的吸附活性，之后即可循環(huán)使用。主要設(shè)備包括活性炭再生窯、水淬槽、細(xì)炭分離篩等。
以上便是常見的炭浸法工藝流程，該金礦選礦方法可適用于處理黃金原礦，以及重選、混汞后的尾礦。炭浸法是在炭漿法的基礎(chǔ)上發(fā)展起來的，優(yōu)點(diǎn)在于減少浸出槽數(shù)目，縮短流程，因而可以減少基建投資與生產(chǎn)費(fèi)用；邊浸出邊吸附，改善了金的溶解動力學(xué)條件，有利于金的浸出和吸附，經(jīng)濟(jì)效益更加顯著。
