【產品簡介】：一款中細碎破碎機設備，彈簧既是保險裝置又影響破碎力。
【處理能力】：12～1000t/h
【應用范圍】：圓錐破碎機主要破中等以上硬度的礦石和巖石，如鐵礦石、銅礦石、石灰石、花崗巖、石英等。 破碎腔形式是由礦石用途決定的：標準型適于中碎；中型適于中細碎；短頭圓錐破碎機適于細碎。
【產品改進】：礦山破碎機將蓄能器并入定錐液壓鎖緊系統中，運行更平穩。動錐由球面軸承支撐懸掛；采用水封防塵裝置，密封持久。
動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高；
物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低；
產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻；

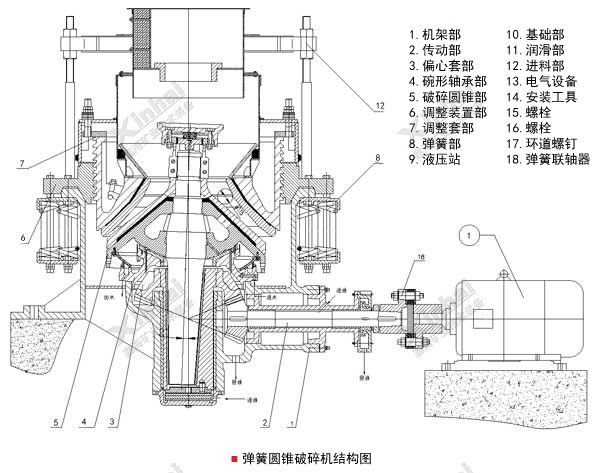

結構簡介，圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成；
動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料；
本系列圓錐破碎機采用干油或者水兩種密封方式，使灰塵雜質無法進入機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。
彈簧圓錐式破碎機的工作原理利用電機帶動，其齒輪之間相互聯動，使傳動軸、傳動齒輪帶動偏心套旋轉，動錐在偏心套作用下做旋擺運動，動錐和定錐時而靠近時而偏離，從而對物料不斷擠壓或沖擊而使其破碎。圓錐破碎機結構主要由機架，定錐、動錐總成，彈簧機構，碗型軸架部以及傳動等部分組成。
| 類型 | 型號 | 破碎錐直徑 | 給料口尺寸 | 給料粒度 | 排礦口調整范圍 | 電機功率 | 生產能力（t/h） |
|---|---|---|---|---|---|---|---|
| 標準型 | PYB-600/75 | 600 | 75 | 65 | 12-25 | 30 | 40 |
| PYB-900/135 | 900 | 135 | 115 | 15-50 | 55 | 50-90 | |
| PYB-1200/170 | 1200 | 170 | 145 | 20-50 | 110 | 110-168 | |
| PYB-1750/250 | 1750 | 250 | 215 | 25-60 | 155 | 280-480 | |
| PYB-2100/350 | 2100 | 350 | 300 | 30-60 | 280 /210 | 500-800 | |
| PYB-2200-350 | 2200 | 350 | 300 | 30-60 | 280 | 500-1000 | |
| 中型 | PYZ-900/70 | 900 | 70 | 60 | 5-20 | 55 | 20-65 |
| PYZ-1200/115 | 1200 | 115 | 100 | 8-25 | 110 | 42-135 | |
| PYZ-1750/215 | 1750 | 215 | 180 | 10-30 | 155 | 115-320 | |
| PYZ-2200/275 | 2200 | 275 | 230 | 10-30 | 280 | 200-580 | |
| 短頭型 | PYD-600/40 | 600 | 40 | 35 | 3-13 | 30 | 12-23 |
| PYD-900/50 | 900 | 50 | 40 | 3-13 | 55 | 15-50 | |
| PYD-1200/60 | 1200 | 60 | 50 | 3-15 | 110 | 18-105 | |
| PYD-1750/100 | 1750 | 100 | 85 | 5-15 | 155 | 75-230 | |
| PYD-2200/130 | 2200 | 130 | 100 | 5-15 | 280 | 125-350 |

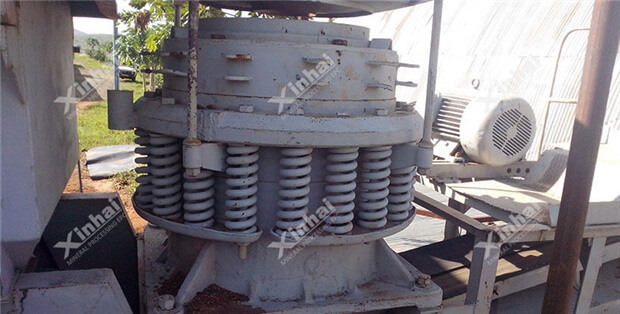

2003年河南某金礦選礦廠在礦山改造過程中，鑫海礦裝總攬了該廠的破碎篩分段工程。鑫海根據客戶礦石硬度較高，工作過程需要實時監測，且礦石基本已經進行過粗碎，為其選擇了鑫海彈簧圓錐破碎機，并為此機易損部件采用高錳鋼，用馬達代替液壓推桿裝置，繼電器控制排料，優化腔體，破碎合格率達90%以上，客戶非常滿意。
