【產品簡介】：一款用于大塊物料的周期性往復式給料機設備。
【處理能力】：10~90t/h
【應用范圍】：該給礦機適用于短距離輸送給料粒度160 mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸?shù)葯C械作均勻連續給料。
【產品改進】：根據用戶要求，可將電機改為調速電機，以便調整給礦量。
槽式給料機可以架設于地面，也可以吊裝在礦倉卸料口上；
隨時改變和控制流量，操作方便可以均勻地調節給礦量；
槽底板作往復運動，沖程可由驅動裝置偏心輪進行適當調整，偏心距為沖程之半；
據一些選礦廠生產實踐，對于粘性礦石，偏心距不應小于30 mm ；
槽式給料機的槽體寬度約為給料上限粒度的2-2.5倍。

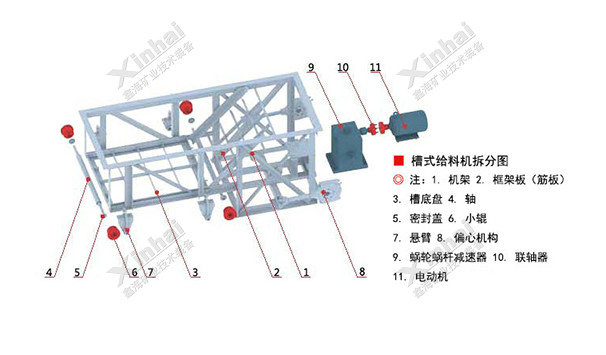

槽式給礦機設備一般安裝在料倉出料口下部，礦石落入槽體底部的漏板上，底部漏板設置在滾輪上，并通過偏心機構使漏板與雙出軸的減速機相連，然后通過聯軸器與電動機相接。工作時，由電動機通過聯軸器帶動減速機，并通過偏心盤與設備在槽架底部和滾輪之間的漏盤一起往復直線運動，從而完成均勻給料。
| 型號 | 出料口尺寸 寬×高 | 上限給料粒度 (mm) | 給料能力 (t/h) | 電機型號 | 電機功率 (kw) | 重量 (kg) |
|---|---|---|---|---|---|---|
| CG300×300 | 300×300 | 50 | 10--20 | Y90L-4 | 1.5 | 265 |
| CG400×400 | 400×400 | 100 | 10--30 | Y112M-6 | 2.2 | 535 |
| CG600×500 | 600×500 | 200 | 10--50 | Y112M-4 | 4 | 1045 |
| CG700×500 | 700×500 | 250 | 10--60 | 1100 | ||
| CG980x1240 | 980×800 | 350 | 36--90 | Y160M-6 | 7.5 | 1710 |

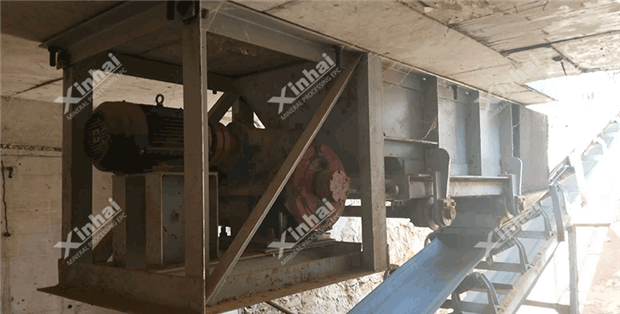

山西一鉛鋅廠聯系到鑫海礦裝承擔其破碎篩分階段的工作。在破碎前需要一臺設備給料到顎式破碎機，待處理礦石粒度為350mm左右，因此選用了槽式給料機。該設備被吊裝在礦倉卸料口上，還可根據需要將設備架設于地面。在實際應用中，其槽底板沖次達到60次/min，沖程200mm，給料均勻，同時調速電機的設置為調整給礦量提供便利。
