【產品簡介】：一款做圓周運動的振動篩設備。
【處理能力】：80～1700t/h
【應用范圍】：圓振篩主要用于物料粒度分級，還可用于脫水、脫泥、脫介等。在礦山、冶金、筑路、建材、化工等行業，均有所應用。
【產品改進】：鑫海圓振篩采用的是偏心軸加偏心塊式振動器，運轉平穩，篩分效率高，另外，可提供耐磨橡篩網，能使卡在篩孔中的物料跳出，防止篩孔堵塞。
圓振動篩其運動軌跡近乎于圓，故簡稱為圓振篩，是一種多層數、高效新型振動篩；
采用低應力減震彈簧，運行噪音??；
采用超重型大油隙軸承，運轉溫度低，壽命長；
采用環槽鉚釘和板塊式篩箱框架結構，篩框結構強度高；
處理量大，零部件通用性強，維修方便。

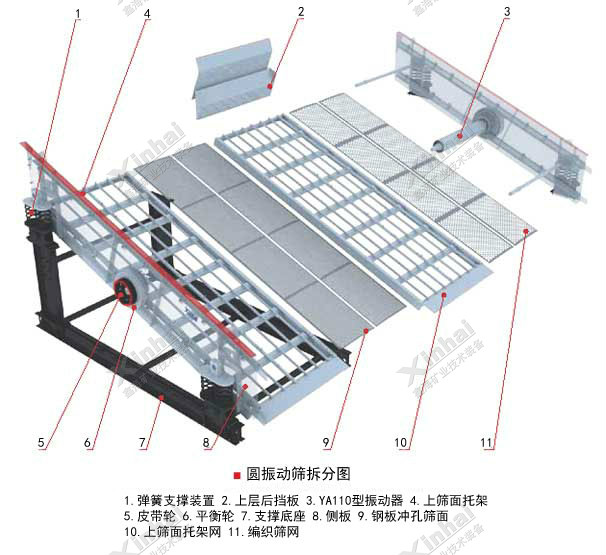

結構：圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。
工作原理：圓振動篩分機是通過電機經三角帶，使激振器偏心塊產生高轉速，當運轉的偏心塊產生很大的離心力，激發振動篩篩箱產生一定的振幅動作，篩上物料在傾斜的篩面上受篩箱傳給的沖擊力而產生的連續拋擲動作，讓物料與圓振篩篩面相遇的過程中將小于篩孔的顆粒過篩，實現篩分作業。
| 型號 | 篩面 | 給料粒度范圍 (mm) | 處理能力（t/h) | 電動機 | 重量 | |||
|---|---|---|---|---|---|---|---|---|
| 面積（m2) | 傾角（° ) | 篩孔尺寸 | 型號 | 功率(kW) | ||||
| YA1236 | 4.3 | 20 | 6~50 | 200 | 80~240 | Y160M-4 | 11 | 4905 |
| 2YA1236 | 4.3 | 20 | 6~50 | 200 | 80~240 | Y160M-4 | 11 | 5311 |
| YA1530 | 4.5 | 20 | 6~50 | 200 | 80~240 | Y160M-4 | 11 | 4675 |
| YA1536 | 5.4 | 20 | 6~50 | 200 | 100~350 | Y160M-4 | 11 | 5137 |
| 2YA1536 | 5.4 | 20 | 6~50 | 400 | 100~350 | Y160L-4 | 15 | 5624 |
| YAH1536 | 5.4 | 20 | 30~150 | 400 | 160~650 | Y160M-4 | 11 | 5621 |
| 2YAH1536 | 5.4 | 20 | 30~150; 6~50 | 400 | 160~650 | Y160L-4 | 15 | 6045 |
| YA1542 | 6.5 | 20 | 6~50 | 200 | 110~385 | Y160M-4 | 11 | 5515 |
| 2YA1542 | 6.5 | 20 | 30~150 | 200 | 110~385 | Y160L-4 | 15 | 6098 |
| YA1548 | 7.2 | 20 | 6~50 | 200 | 120~420 | Y160L-4 | 15 | 5918 |
| 2YA1548 | 7.2 | 20 | 6~50 | 200 | 120~420 | Y160L-4 | 15 | 6321 |
| YAH1548 | 7.2 | 20 | 30~150 | 400 | 200~780 | Y160L-4 | 15 | 6842 |
| 2YAH1548 | 7.2 | 20 | 30~150 ； 6~50 | 400 | 200~780 | Y160L-4 | 15 | 7404 |
| YA1836 | 6.5 | 20 | 30~150 | 200 | 140~220 | Y160M-4 | 11 | 5205 |
| 2YA1836 | 6.5 | 20 | 30~150 | 200 | 140~220 | Y160L-4 | 15 | 5946 |
| YAH1836 | 6.5 | 20 | 30~150 | 400 | 220~910 | Y160M-4 | 11 | 5900 |
| 2YAH1836 | 6.5 | 20 | 30~150；6~50 | 400 | 220~910 | Y160L-4 | 15 | 6353 |
| YA1842 | 7.6 | 20 | 6 ~150 | 200 | 140~490 | Y160L-4 | 15 | 5829 |
| 2YA1842 | 7.6 | 20 | 6 ~150 | 200 | 140~490 | Y160L-4 | 15 | 6437 |
| YAH1842 | 7.6 | 20 | 30~150 | 400 | 450~800 | Y160L-4 | 15 | 6352 |
| 2YAH1842 | 7.6 | 20 | 30~150；6~50 | 400 | 450~800 | Y160L-4 | 15 | 7037 |
| YA1848 | 8.6 | 20 | 6~50 | 200 | 150~525 | Y160L-4 | 15 | 6289 |
| 2YA1848 | 8.6 | 20 | 6~50 | 200 | 150~525 | Y160L-4 | 15 | 6624 |
| YAH1848 | 8.6 | 20 | 30~150 | 400 | 250~1000 | Y160L-4 | 15 | 7122 |
| 2YAH1848 | 8.6 | 20 | 30~150；6~50 | 400 | 250~1000 | Y160L-4 | 15 | 7740 |
| YA2148 | 10 | 20 | 6~50 | 200 | 180~630 | Y180M-4 | 18.5 | 9033 |
| 2YA2148 | 10 | 20 | 6~50 | 200 | 180~630 | Y180L-4 | 22 | 10532 |
| YAH2148 | 10 | 20 | 13~200 | 400 | 270~1200 | Y180M-4 | 18.5 | 10430 |
| 2YAH2148 | 10 | 20 | 30~150；6~50 | 400 | 270~1200 | Y180L-4 | 22 | 11190 |
| YA2160 | 12.6 | 20 | 6~80 | 200 | 230~800 | Y180M-4 | 18.5 | 9926 |
| 2YA2160 | 12.6 | 20 | 6~50 | 200 | 230~800 | Y200L-4 | 22 | 11249 |
| YAH2160 | 12.6 | 20 | 30~150 | 400 | 350~1500 | Y200L-4 | 30 | 12490 |
| 2YAH2160 | 12.6 | 20 | 30~150；6~50 | 400 | 350~1500 | Y200L-4 | 30 | 13858 |
| YA2448 | 11.5 | 20 | 6~50 | 200 | 200~700 | Y180 M -4 | 18.5 | 9834 |
| YAH2448 | 11.5 | 20 | 6~50 | 400 | 310~1300 | Y200L-4 | 30 | 11830 |
| 2YAH2448 | 11.5 | 20 | 30~150；6~50 | 400 | 310~1300 | Y200L-4 | 30 | 13012 |
| YA2460 | 14.4 | 20 | 6~50 | 200 | 260~780 | Y200L-4 | 30 | 12240 |
| 2YA2460 | 14.4 | 20 | 6~50 | 200 | 260~780 | Y200L-4 | 30 | 13583 |
| YAH2460 | 14.4 | 20 | 30~150 | 400 | 400~1700 | Y200L-4 | 30 | 13096 |
| 2YAH2460 | 14.4 | 20 | 30~150；6~50 | 400 | 400~1700 | Y200L-4 | 30 | 14455 |

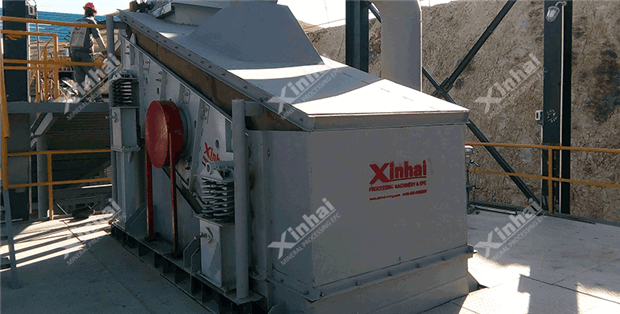

蒙古的某個精礦選礦廠中，礦石組分簡單，建廠時間長，在之后改進破碎設備后，要求篩分給礦效率有所提高。在成本控制的條件下，選用了鑫海圓振動篩，本振動篩可以進行多層數篩分，同時采用板塊式篩箱使得篩框結構強度較高，承受的礦石強度高，最終合理有效的達到生產的要求。
