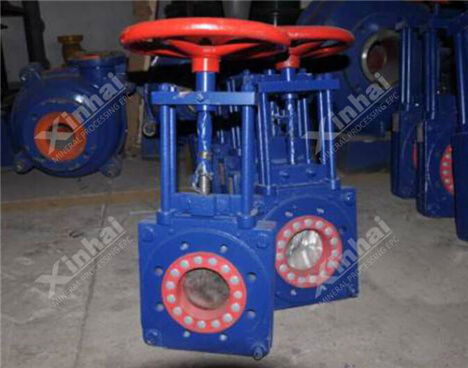

【產品簡介】：一款閥芯由先進技術研制的耐磨橡制成的無隙閘閥（又稱刀閘閥）。
【處理能力】：1.6MPa/cm2

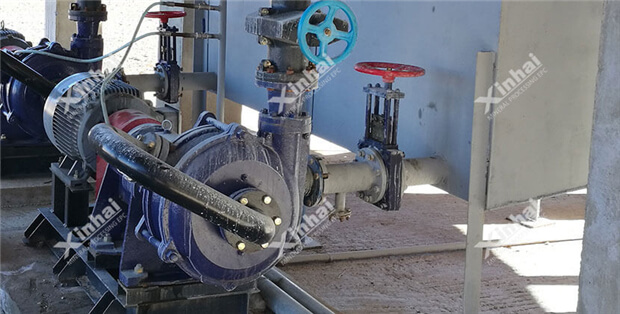

【應用范圍】：鑫海刀型閘閥為大開大閉形式，需要全開全閉的工況條件下使用，如旋流器給礦、雙回路管道等，主要用于磨蝕性和腐蝕性漿體介質。
【產品改進】：刀閘閥采用特制的液態橡膠技術研制耐磨橡膠做閥襯，其彈性超過80%，保證無隙閘閥與閘板的緊密結合，無泄漏。
鑫海刀閘閥使用壽命長，其襯件采用獨特的納米配方技術研制的耐磨橡膠，耐磨指數超過128%，相較其他橡膠壽命可延長2-4倍；
密封性能強，內襯的耐磨橡膠彈性高于80%，保證密封不泄漏，且不易造成水錘沖擊；
流通口不易阻塞，采用的耐磨橡膠閥襯，表面光滑整齊，阻塞情況幾乎為零；
結構簡單，易操作，易維修；
無壓力損失。

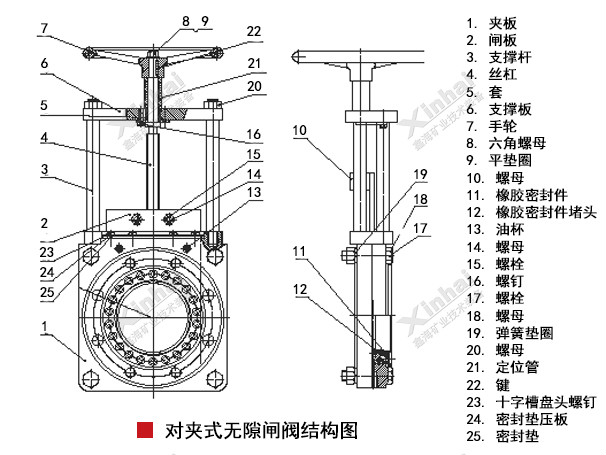

鑫海刀閘閥主要由閥座、閥襯、閘板、支架和驅動裝置組成。兩閥座在組裝預緊力的作用下使閥襯緊密吻合，以形成一段對接的短管，閥門關閉，閘楔入兩閥座封面之間，切斷流體。另外，鑫海刀型閘閥為手動刀閘閥，可根據用戶需求，要求制成電動刀閘閥和氣動刀閘閥，可現場操作也可進行遠程控制，電動無隙閘閥和氣動無隙閘閥的結構長度和法蘭尺寸一般按國家標準制造，也可根據用戶需求制作。
| DN | 承受的壓力(Mpa) | 電動裝置型號 | 上限轉矩(牛頓.米) | 電機功率(KW) |
|---|---|---|---|---|
| 50 | 1.6 | DZ10 | 100 | 0.25 |
| 65 | 1.6 | DZ10 | 100 | 0.25 |
| 80 | 1.6 | DZ10 | 100 | 0.25 |
| 100 | 1.6 | DZ10 | 200 | 0.37 |
| 125 | 1.6 | DZ10 | 200 | 0.37 |
XWXZF/D-1.6 鑫海耐磨電動無隙閘閥結構尺寸表
| DN | A | D | D1 | D2 | n-Φd | B | H | H1 |
|---|---|---|---|---|---|---|---|---|
| 50 | 60 | 165 | 125 | 94 | 4-Φ18 | 180 | 546 | 90 |
| 65 | 60 | 185 | 145 | 112 | 4-Φ18 | 200 | 565 | 100 |
| 80 | 64 | 200 | 160 | 126 | 8-Φ18 | 220 | 580 | 110 |
| 100 | 64 | 220 | 180 | 150 | 8-Φ18 | 240 | 610 | 120 |
| 125 | 70 | 250 | 210 | 178 | 8-Φ18 | 270 | 640 | 135 |
云南、廣西等多家選礦廠在刀閘閥廠家中都選擇鑫海，其內襯有獨特納米配方技術研制而成的耐磨橡膠，也號稱超薄制造的刀閘閥。鑫海刀閘閥廠家所產設備，試驗結果顯示閥襯件磨指數超過128%，耐磨彈性高于80%，閘閥與閘板的緊密結合，無泄漏，使用壽命較其它刀閘閥延長2-4倍，通流口堵塞率幾乎為0，無壓力損失，深受客戶喜愛。
