隨著“雙碳政策”不斷推行，低碳節(jié)能的新能源材料越來越受到重視，太陽能光伏發(fā)電是節(jié)能環(huán)保新能源中重要的一種。近幾年，光伏新能源產(chǎn)業(yè)也進入了爆發(fā)式發(fā)展階段，光伏玻璃需求量也在不斷增加。光伏玻璃也稱低鐵玻璃，含鐵量會直接影響玻璃的透光性和玻璃對可見光的吸收程度，因此光伏玻璃需使用含鐵量低，含硅純度高、雜質(zhì)含量低的低鐵石英砂。下面帶大家從：石英砂的質(zhì)量控制要求、工藝流程、酸洗藥劑三個方面詳細了解光伏用低鐵石英砂的選礦要求。

（圖片源自網(wǎng)絡(luò)，如有侵權(quán)請聯(lián)系客服）

一、光伏玻璃用低鐵石英砂的質(zhì)量要求

石英砂形成過程中伴隨著大量的雜質(zhì)礦物，無法直接找到未經(jīng)處理就可以滿足光伏玻璃生產(chǎn)用的低鐵石英砂，光伏玻璃對石英砂的質(zhì)量要求主要體現(xiàn)在三方面：鐵含量、粒度、難熔重礦物。

1、光伏玻璃用石英砂的鐵含量要求

光伏玻璃用石英砂和普通玻璃用石英砂的明顯區(qū)別就在于鐵含量的多少，石英砂中的含鐵氧化物會使玻璃著色，降低玻璃的透光性率和透明性。光伏玻璃中要求石英砂的含鐵質(zhì)量分?jǐn)?shù)不超過1.50x10^-4。

2、光伏玻璃用石英砂的粒度要求

石英砂的粒度大小會影響熔化時間以及光伏玻璃的質(zhì)量，粒度過大或粒度過小都會對成品產(chǎn)生影響。粒度過大的石英砂粒很難熔化，會導(dǎo)致玻璃制品上出現(xiàn)砂粒；而粒度過小則會導(dǎo)致融化速度太快，玻璃液體形成過早也會影響熱量傳導(dǎo)，反而使整體速度變慢。另外，過細的石英砂顆粒容易粘性也更大，熔化過程中容易成團，從而影響熔化速度。

3、光伏玻璃用石英砂的難熔重礦物要求

石英砂中含有部分鉻鐵礦、鋯英石，鉻鐵礦、鋯英石熔點高且化學(xué)性質(zhì)穩(wěn)定，高溫條件下也不能被熔蝕，屬于難熔重礦物，容易在光伏玻璃上形成結(jié)石，對后期成品加工產(chǎn)生影響。所以，光伏玻璃用石英砂對于難熔重礦物的總量要求≤5ppm（以Cr₂O₃計），單個顆粒直徑≤0.25mm。

二、光伏玻璃用低鐵石英砂的工藝流程

光伏玻璃用低鐵石英砂的工藝流程分為：原料準(zhǔn)備階段和酸洗階段兩部分，下面為石英砂酸洗的具體流程。

1、 光伏玻璃用低鐵石英砂原料準(zhǔn)備階段

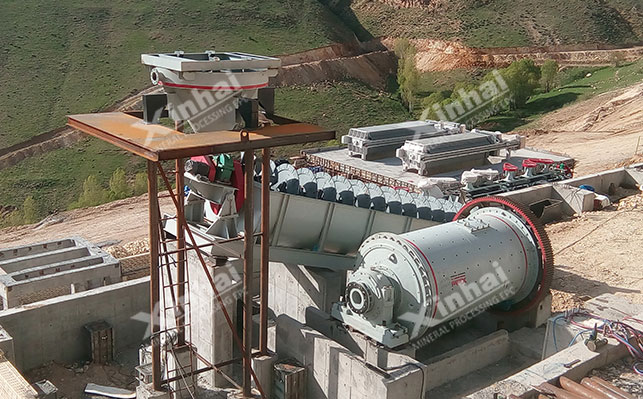

光伏玻璃用石英砂原料破碎磨礦階段：石英砂原礦需經(jīng)由破碎機碎至30~140目，經(jīng)皮帶運輸機送至棒磨機中進行擦洗，實現(xiàn)石英砂與雜質(zhì)礦物解離，存放至原礦倉內(nèi)。

光伏玻璃用石英砂分級脫水階段：合格粒度的石英砂經(jīng)過振動篩和螺旋分級機進行分級處理，將石英砂按要求分選成不同大小。再經(jīng)過磁選階段，將石英砂通過磁選機去除部分鐵雜質(zhì)。最終石英砂經(jīng)高頻脫水篩進行脫水處理得到石英砂精礦。

2、光伏玻璃用低鐵石英砂的酸洗階段

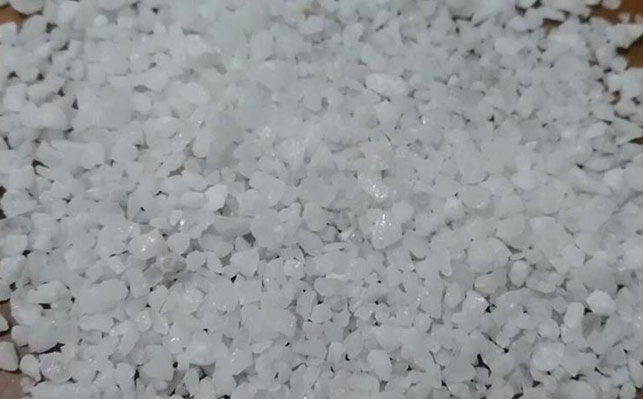

先將酸洗藥劑按比例調(diào)制成酸洗液，然后通過抽酸泵將酸洗液注入石英砂反應(yīng)罐中進行酸洗反應(yīng)。酸洗反應(yīng)完成后，將酸洗液通過抽酸泵抽出，脫酸后的石英砂中殘留大約20%酸液，利用真空泵將殘留酸液抽出。然后用清水和堿中和處理，最終得到脫酸洗凈后的成品石英砂。

三、光伏玻璃用低鐵石英砂酸洗藥劑

在實際生產(chǎn)中，鑫海礦裝可提供環(huán)保酸洗復(fù)合藥劑，可根據(jù)石英砂具體的分子結(jié)構(gòu)、密度、雜質(zhì)元素含量等因素，對酸洗藥劑進行適當(dāng)調(diào)整。如石英砂中鐵含量過高，可根據(jù)實際情況添加除鐵劑。使用鑫海礦裝環(huán)保酸洗復(fù)合藥劑比強酸的效果更好，除雜率更高，且酸洗后的石英砂表面無粉塵、光澤感更好。

以上為光伏用低鐵石英砂的質(zhì)量控制要求、工藝流程、酸洗藥劑三個方面的主要內(nèi)容。在低碳新能源行業(yè)持續(xù)發(fā)展的情況下，光伏玻璃需求也在不斷增長，光伏玻璃用低鐵石英砂產(chǎn)能需求也隨之增長，低鐵石英砂選礦也逐漸受到行業(yè)關(guān)注。小編建議要根據(jù)石英砂具體礦石成分，進行針對性試驗，根據(jù)試驗結(jié)果制定合理的選礦工藝，這樣才能達到礦石高價值利用。
