【產品簡介】：一款自吸氣的機械攪拌式棒型浮選機設備。
【處理能力】：1.5～4 m3/min
【應用范圍】：XJB棒型浮選機適用于中、小型選礦廠處理密度大、粒度粗的金屬礦石，在各種浮選作業中均可采用，尤其適于處理鉛、鋅、銅、鉬、硫和硅砂的選別。
【產品改進】：該棒型浮選機的槽底與棒條之間設有凸臺，起向?qū)ё饔?，可加快漿氣混合物沖向槽底的速度； 槽底與棒條之間設有弧形穩流板，可向槽體四周運動，使其在槽內均勻分布，并呈W型的軌跡運動。
該浮選機設備攪拌粒度特別強，漿氣運動軌跡好，特別適于比重大、沉降速度快、物料較粗的礦物料浮選；
具有特殊的穩流板，由許多長度不同的弧形葉片焊接在槽底襯板上而構成的，能夠使?jié){氣混合物均勻分布于槽內各處并防止礦漿在槽內回轉；
充氣量大，攪拌力強，氣泡分散度高；
漿、氣、藥混合均勻；
浮選速度快；
浮選機型號齊全。

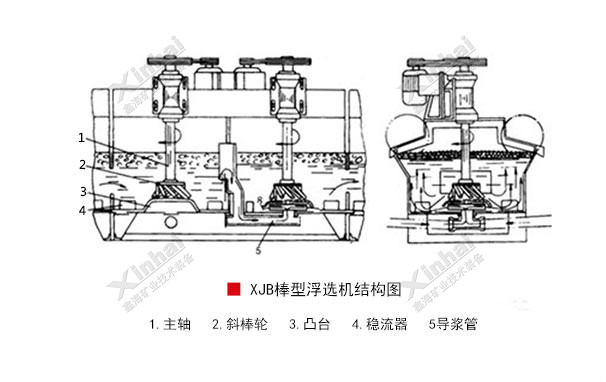

棒型浮選機工作原理主要是利用葉輪或棒型輪回轉所產生的負壓，將空氣從中空軸吸入，然后浮選輪將其分割形成微小氣泡，再由葉輪或棒型輪強烈的攪拌與拋射，使得礦漿與空氣充分的混合，這種漿氣混合物在浮選輪的斜棒作用下，經浮選藥劑（捕收劑）作用的有用礦物顆粒，選擇性地附著于氣泡上，上浮至礦漿面，由刮板刮入精礦槽內，從而完成分選作業。選礦棒型浮選機結構是由斜棒輪、凸臺、弧形穩流板等構成的充氣攪拌器組，葉輪由12根斜錐棒條與一個圓盤組合而成，每根棒條與棒輪旋轉的相反的方向后傾45°角，自上而下向外擴張15°的錐角。這種設計可在旋轉時，斜棒的線速度越往下越大，從而增大攪拌作用。
| 型號 | 槽類型 | 有效容積(m3) | 處理能力(m3/min) | 葉輪直徑 | 葉輪轉速(r.p.m) | 攪拌用電機功率 | 刮板用電機功率) | 4槽重量 |
|---|---|---|---|---|---|---|---|---|
| XJB-1 | 吸入槽 | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5344 |
| XJB-1 | 直流槽 | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5344 |
| XJB-1D | 吸入槽 | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5479 |
| XJB-1D | 直流槽 | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5479 |
| XJB-2 | 吸入槽 | 2 | 1.5-1.4 | 450 | 360 | 15 | 1.1 | 9071 |
| XJB-2 | 直流槽 | 2 | 1.5-1.4 | 540 | 360 | 11 | 1.1 | 9071 |
| XJB-2D | 吸入槽 | 2 | 1.5-1.4 | 450 | 360 | 15 | 1.1 | 9320 |
| XJB-2D | 直流槽 | 2 | 1.5-1.4 | 540 | 360 | 11 | 1.1 | 9320 |
| XJB-4 | 吸入槽 | 4 | 2.0-4 | 700 | 280 | 18.5 | 1.1 | 16325 |
| XJB-4 | 直流槽 | 4 | 2.0-4 | 510 | 280 | 18.5 | 1.1 | 16325 |

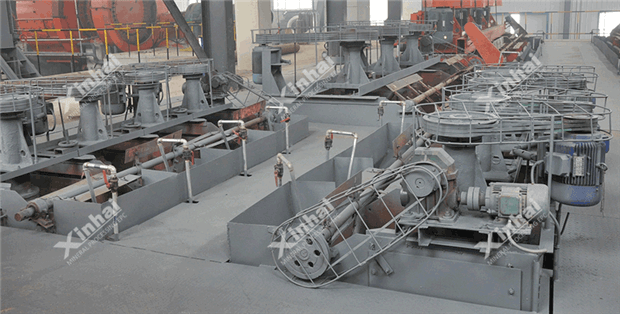

安徽一銅礦選廠在鑫海選擇了選礦總包服務，在其中的浮選流程中，因該廠處理礦石比重大且粒度較粗，鑫海礦裝為其設計改造了XJB棒型浮選機，利用高錳鋼鑄造鋼棒，耐磨性能得到大大的提高，打破了以往棒型浮選機耐用性較低的局面。在浮選過程中，處理量達到3000t/d，能耗費用也相對較低。
