hh型渣漿泵多用于高濃度腐蝕性強或低濃度腐蝕性低得流體的輸送，在電力、煤炭、冶金等行業中廣泛使用。其結構如下：

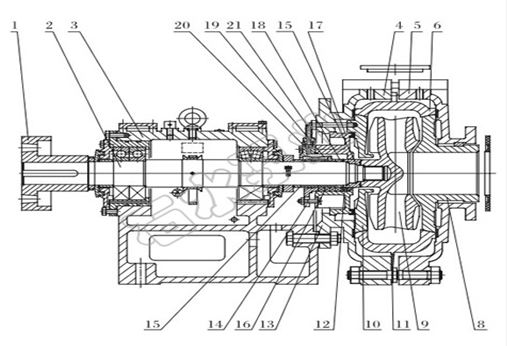

?其中數字1是聯軸器，數字2是軸，數字3是軸承組件，數字4為泵體，數字5為泵蓋，數字6為護套，數字7是護套密封墊，數字8是前護板，數字9為葉輪，數字10為后護板，數字11是泵體螺栓，數字12是水封環，數字13為填料箱，數字14是對開填料壓蓋，數字15為軸套，數字16為填料，數字17為副葉輪，數字18代表減壓蓋，數字19為密封墊，數字20是水封接頭。其系列產品型號意義以10/8ST-HH為例，10代表泵出口直徑10mm，8代表泵出口直徑為8mm，HH代表為高揚程渣漿泵，ST代表托架型式。Hh型渣漿泵有多種傳動形式：立式皮帶傳動等型式、上下皮帶傳動，平行皮帶傳動，直聯傳動，分別用字母CV、ZVZ、CR、DC等表示。

該型渣漿泵的密封形式通常有填料密封、付葉輪密封、填料加付葉輪密封、機械密封等型式。1、填料密封，這種軸封方式主要依靠填料和軸套擠壓在一起達到密封的效果，這種軸封方式常用于選廠等行業，優點是方便簡單、成本低；2、付葉輪密封，這種軸封方式主要依靠副葉輪產生的反向壓頭來達到密封的目的，不需其他物質進行輔助，對漿體不會產生任何影響，密封效果好，但是在渣漿泵停機時并不起軸封作用，常用于水資源匱乏的地區；3、機械密封，采用機械的方式進行密封，泵體中不允許其他雜質進入，密封要求高，費用高、維修工作比較困難。這種軸封方式主要依靠動靜環緊密壓在一起達到密封效果，通常分為無注水式機械密封、注水式外沖洗機械密封、注水式內沖洗機械密封三種。渣漿泵中若采用機械密封形式要注意工作前，軸封水要接通，運行中要保證不斷供應，運行停止后繼續保持軸封水接通至少三分鐘，嚴禁出現缺水狀態，以免出現因缺水造成的機械密封的損害。以上三種密封形式對hh型渣漿泵均有較好地密封效果。
