格子型球磨機是常見的球磨機一種，在金屬非金屬礦山應用非常廣泛，按照磨礦條件可分為濕式格子型球磨機和干式格子型球磨機。根據命名，想必大家也能清楚兩者格子球磨機的區別在哪里了，其中一個是濕式條件下工作的球磨機，另一個則是在干式條件下工作的球磨機。

格子型球磨機結構組成

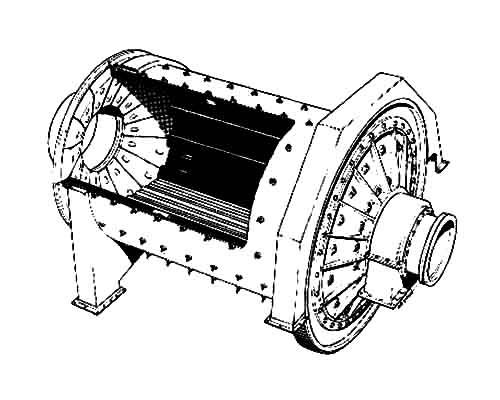

兩者格子球磨機結構相同，一般由筒體（襯板、法蘭盤），給礦端部（端蓋、中空軸頸、給礦器），排礦端（格子板、端蓋、排料中空軸頸），主軸承等構成。

格子型球磨機工作原理

格子型球磨機的工作原理，也就是他的工作機理，兩者格子球磨機工作機理一樣，當球磨機電機帶動球磨機傳動裝置，迫使球磨機筒體旋轉（里邊配有定量磨礦介質，也就鋼球），帶動球磨機鋼球做拋物線運動，待給入物料后，使其物料做相同運動，在運動過程中，筒體內的鋼球、物料被帶到一定高度后，發生泄落、拋落作業，在這過程中，球磨機物料與鋼球發生碰撞、撞擊，進而實現研磨作業，同時給礦端持續地給礦對磨機筒體內的礦石產生壓力使其向著排礦端運動，在排礦端裝有格子板，板上有一定規格的排礦孔隙，而排礦端端蓋的內壁被放射狀的筋條分成一定數目的扇形室，粒徑小于排礦孔尺寸的礦粒通過格子板上的孔洞進入扇形室，當扇形室隨著筒體一起轉動時扇形室內的礦料進入排礦端的中空軸頸，最終排出磨機外。

格子型球磨機使用條件

格子球磨機用來粉磨各種礦石及其他物料，被廣泛地應用于選礦、建筑及化工工業等國民經濟各部門。其給礦不得大于65mm，合理的給礦粒度為6mm以下，在細磨作業中的效果比粗磨好，一般均放在第一段磨礦作業，與螺旋分級機構成閉路系統，可以獲得較高的處理能力，但產品粒度較溢流型磨礦機產品粒度粗些。干式格子球磨機多用于碎石、砂石、石灰石等干物料磨礦。
