生產(chǎn)實(shí)例
實(shí)例1

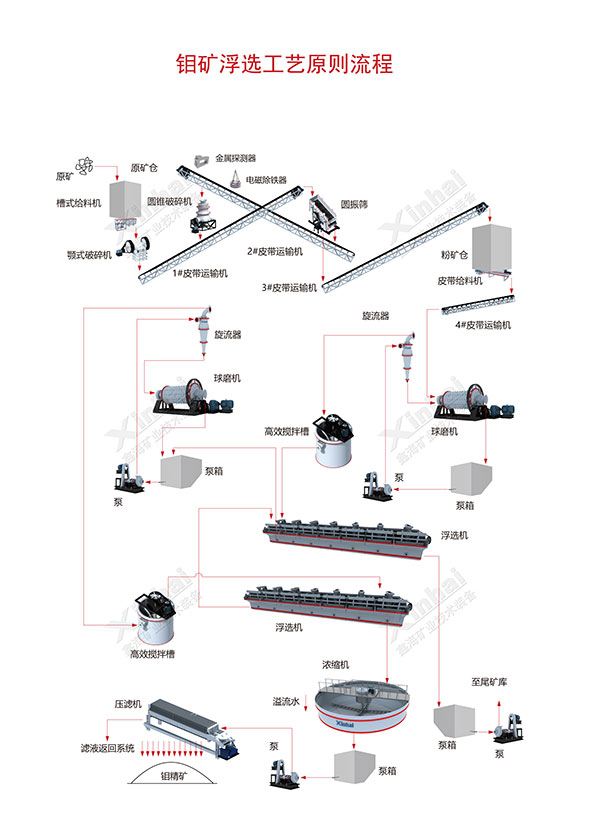

視頻展示為鑫海礦裝制作的關(guān)于山東鉬礦選礦生產(chǎn)線(xiàn)的三維演示視頻,該礦主要有價(jià)礦物為輝鉬礦,非金屬礦物中石英含量較多,且脈石礦物蝕變嚴(yán)重。該選廠工藝流程為一次粗選、兩次掃選、四次精選,原礦鉬品位為0.38%,近年來(lái)由于開(kāi)采深度加大,礦石性質(zhì)發(fā)生變化,浮選指標(biāo)較差,導(dǎo)致鉬金屬流失較多。后來(lái)鑫海經(jīng)過(guò)現(xiàn)場(chǎng)調(diào)查及分析,確定問(wèn)題存在的原因,并經(jīng)過(guò)多次選礦試驗(yàn)確定最終工藝:原礦一段磨礦、一次粗選、一次粗精選、一次粗精礦再磨、三次掃選、再磨后七次精選,達(dá)到較好的指標(biāo),工藝改造前后指標(biāo)如下:
改造前后對(duì)比
|
工藝
|
鉬精礦品位
/%
|
鉬精礦回收率
/%
|
改造前
|
一次粗選、兩次掃選、四次精選
|
35.30
|
73.68
|
改造后
|
一次粗選、一次粗精選、一次粗精礦再磨、三次掃選、再磨后七次精選
|
45.23
|
78.78 |
通過(guò)此次改造,采用新的鉬礦選礦工藝流程及藥劑制度,在提高原有技術(shù)指標(biāo)的情況下,節(jié)省藥劑、人員及管理成本,為企業(yè)創(chuàng)造了較大的經(jīng)濟(jì)效益和社會(huì)效益。
實(shí)例2
鑫海根據(jù)具體的鉬礦性質(zhì)設(shè)計(jì)相對(duì)應(yīng)的工藝流程,并且提供與之相配套的鉬礦選礦設(shè)備,從而使鉬精礦指標(biāo)更高。目前鑫海已設(shè)計(jì)、施工完成國(guó)內(nèi)外近百套鉬礦選礦生產(chǎn)線(xiàn)案例,均受到客戶(hù)的高度好評(píng)。其中具有代表性的為內(nèi)蒙某鉬礦,礦石性質(zhì)比較均勻,品位變化不大,堪布粒度屬中細(xì)粒。后為了綜合利用資源,加大開(kāi)發(fā)力度,決定對(duì)原有選廠進(jìn)行擴(kuò)建,便委托鑫海做設(shè)計(jì)改造及設(shè)備制造,鑫海通過(guò)多次反復(fù)試驗(yàn),最終使技術(shù)指標(biāo)超過(guò)預(yù)期效果。
該礦石中金屬礦物主要為黃鐵礦、輝鉬礦,脈石礦物主要為石英,工業(yè)礦體鉬品位在0.06-0.11%之間,選礦廠原有規(guī)模1000t/d,選礦破碎工藝為兩段一閉路,磨選為階段磨礦,階段選別,精礦品位為42-45%,回收率為82%。為了綜合利用資源,決定對(duì)原有選廠進(jìn)行擴(kuò)建,規(guī)模由原來(lái)的1000t/d擴(kuò)建到10000t/d,該選廠委托鑫海做技術(shù)改造。
考慮到工藝流程的可靠性,鑫海對(duì)該礦體礦石進(jìn)行選礦試驗(yàn),決定主要改造內(nèi)容為:取消第二段球磨機(jī)及分級(jí)作業(yè);取消第二段磨礦后的所有浮選作業(yè);將粗精選改為四段精選,所得鉬精礦品位為45.55%,回收率為89.26%。
通過(guò)試驗(yàn)研究和選礦廠改造,采用新的藥劑制度,在不改原有技術(shù)指標(biāo)的情況下,選礦廠減少了第二段磨礦和后續(xù)的鉬礦浮選設(shè)備,縮短了工藝流程,節(jié)省了動(dòng)力、鋼球、藥劑、人員和管理成本,每年可節(jié)約成本千余萬(wàn)元,受到合作方的高度好評(píng),并且建立了長(zhǎng)期合作。
