霞石似于長石礦物，霞石中鈉、鉀含量較高，且石常與暗色礦物輝石、黑云母、鐵的氧化物共生，這些伴生組分含量常達10%以上，因而將原礦直接用于煉鋁不經(jīng)濟；加之其原礦含鐵量高，也不能直接用于玻璃工業(yè)，必須通過選礦除去原礦中暗色礦物，才能提高霞石的經(jīng)濟效益。下面本文以某案例介紹霞石礦除鐵提純工藝流程！

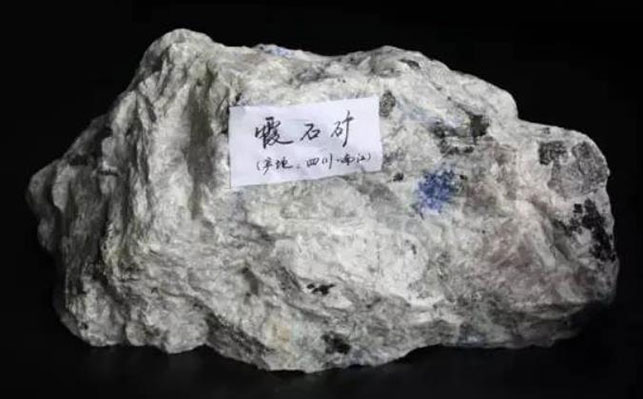

（霞石礦，圖片源自網(wǎng)絡(luò)）

霞石礦礦床特征

該霞石礦床賦存于元古代地層中,基性-堿性雜巖體沿構(gòu)造于坪河附近侵入,堿性雜巖為霞石正長巖,由霞輝巖、霓霞巖和磷霞巖相帶的巖體組成。該類巖石為堿巖雜巖結(jié)晶分異的末期產(chǎn)物,巖體富含氧化鈉、貧二氧化硅,形成大量霞石。礦石呈白、淺灰色,有黑色斑點,顆粒粗大,呈偉晶結(jié)構(gòu)。

霞石礦礦石性質(zhì)

該礦物組成霞石88.8%，鈦普通輝石2.8%，黑云母2.2%，白云母0.7%，方解石1.9%，磷灰石0.4%，赤鐵礦、褐鐵礦、菱鐵礦、榍石、霓石、石榴子石,鋯石、硫化礦物共3.2%。霞石嵌布粒度一般為0.2～1.0mm,含氧化鐵0.09%,礦物純度不夠，尚含有微量連生體，霞石礦中包裹有少量含鐵礦物，如黑(白)云母，以及類質(zhì)同象置換的鐵等。

霞石礦選礦工藝方法

該霞石礦中霞石、長石、白云母、方解石、鋯石等均是非磁性礦物，其他均為弱磁性礦物，通過強磁選，霞石等可與各弱磁性暗色礦物分離，惟分離難易程度各有不同。黑云母和鐵的氧化物分離較易，鈦普通輝石分離較難。因此通過選礦試驗分析，為其設(shè)計了由高梯度磁選機組成的一粗一精流程。

工藝流程：采用顎式破碎機和采用棒磨機完成碎磨作，破碎磨至0.3～0mm粒度進行磁選，磁選采用SLon-1000型磁選機，脈動機械沖程3mm、沖次150次/min、礦漿流速3cm/s、分選介質(zhì)采用不銹鋼粗網(wǎng)，一次粗選磁場強度1.0T。

所獲非磁性精礦中0.25～0.04mm的產(chǎn)品含鐵量低，而過粗、過細的產(chǎn)品含鐵量高，主要是因為過粗其連生體較多，含鐵礦物部分未單體解理，而過細則含鐵礦物泥化部分集中在該粒級中，分選時被精礦夾雜或粘附在精礦顆粒上。

最終，通過SLon高梯度磁選一粗一精選別，獲含F(xiàn)e₂O₃<0.2%的霞石精礦。

上述介紹了某霞石的選礦工藝方法，在實際選礦中，霞石工藝如何確定，需根據(jù)選礦試驗分析進行設(shè)計，選擇適合且合理的工藝方案，才能有效獲得理想的精礦，提高投資回報率。
