【產品簡介】：一款由扇形板組成立式圓盤的真空過濾機。
【處理能力】：9～116 ㎡
【應用范圍】：圓盤過濾機適于處理含有礦泥的細粒精礦。主要用于過濾浮選精尾礦以及有色金屬精礦等細粒物料的脫水，也可用于冶金、化工、石油、污水處理等方面的固液分離。
【產品改進】：采用聚丙烯塑料濾板，重量輕、抗腐蝕；傳動機構可以無級調速，按需要改變主軸轉速。
該圓盤真空過濾機的電磁無級調速電機采用擺線針輪減速器蝸輪傳動，操作方便，提高效率，減少噪音，降低能耗；
扇形板為工程塑料制造的格子式，新型扇形板大大提高了使 用性能和使用壽命；
技術經濟效果顯著；
占地面積小、制造容易、吸附能力強等。

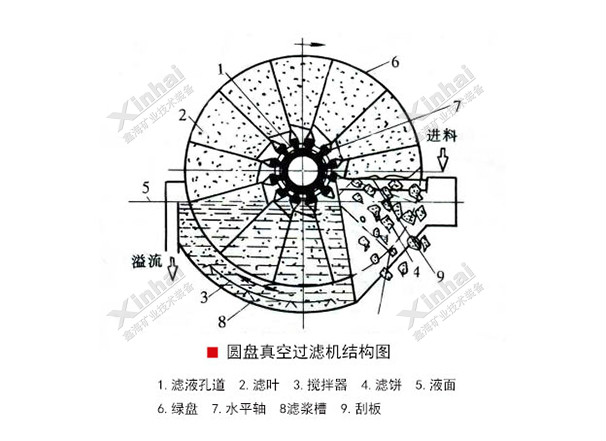

圓盤真空過濾機的過濾圓盤在礦漿槽中緩慢轉動，借助真空泵形成的壓力差，使固體顆粒吸附在圓盤的濾布上，形成一定厚度的濾餅。濾液透過濾餅和濾布從中心軸排除，濾餅在刮刀和鼓風機產生的壓力風作用下，掉進卸濾餅槽中。
| 型號 | PG18-4 | PG27-6 | PG39-4 | PG58-6 | PG78-8 | PG97-10 | PG116-12 | |
|---|---|---|---|---|---|---|---|---|
| 過濾面積（m2) | 18 | 27 | 39 | 58 | 78 | 97 | 116 | |
| 過濾盤數 | 4 | 6 | 4 | 6 | 8 | 10 | 12 | |
| 過濾盤直徑 | 1800 | 1800 | 2700 | 2700 | 2700 | 2700 | 2700 | |
| 過濾盤轉速 (r/min) | 1 | 0.135 ~0.607 | 0.135 ~0.607 | 0.135 ~0.607 | 0.15~0.67 | 0.15~0.67 | 0.148~0.66 | 0.148~0.66 |
| 2 | 0.254~1.14 | 0.254~1.14 | 0.254~1.14 | 0.254~1.14 | 0.254~1.14 | 0.285~1.285 | 0.285~1.285 | |
| 3 | 0.44~1.98 | 0.44~1.98 | ||||||
| 攪拌器轉速（r/min) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| 主傳動 電動機 | 型號 | YCTL132-4B | YCTL132-4B | YCT160-4A | YCT160-4B | YCT160-4B | YCTL180-4A | YCTL180-4A |
| 功率(kW) | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | |
| 轉速(r/min) | 1230~125 | 1230~125 | 1250~125 | 1250~125 | 1250~125 | 1250~125 | 1250~125 | |
| 攪拌器傳動 電動機 | 型號 | Y90L-4 | Y90L-4 | Y90L-4 | Y100L1-4 | Y100L1-4 | Y112M-4 | Y112M-4 |
| 功率(kW) | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 4 | 4 | |
| 轉速(r/min) | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | |
| 真空泵 | 型號 | SZ-4 | 2YK-27 | SZ-4 | SZ-4 | SZ-4 | 2YK-110 | 2YK-110 |
| 臺數 | 1 | 1 | 1 | 2 | 2 | 1 | 1 | |
| 鼓風機 | 型號 | SZ-2 | SZ-2 | SZ-2 | SZ-3 | SZ-3 | SZ-3 | SZ-3 |
| 臺數 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 機器重量 | 3500 | 4500 | 6000 | 8000 | 9000 | 10000 | 12000 | |
| 外型尺寸（長X寬X高）（mm) | 2820X2355 X2295 | 3820X2355 X2295 | 3015X3275 X3275 | 3930X3355 X3275 | 4730X3355 X3275 | 5530X3355 X3275 | 6330X3355 X3275 | |

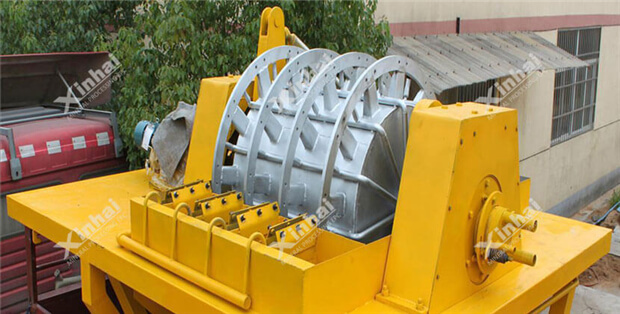

蘇丹某選礦廠之前選擇的過濾機過濾水分偏高、脫餅率較低、耗能大、慮布過濾效果較差，礦山改造過程中，選用了鑫海圓盤過濾機，較好的解決了客戶的問題，內部還特意添加聚丙烯塑料板，增加了抗腐蝕性，各項指標較之前過濾機平均提升17.21%，客戶非常滿意。
