【產品簡介】：一款利用床面的不對稱往復運動實現輕重礦物分選的搖床設備。
【處理能力】：0.1～1.8 t/h
【應用范圍】：6s搖床設備可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。當處理鎢、錫等礦石時，6s搖床的有效回收粒度范圍為2-0.22毫米，也可用于選別鐵、錳礦石。

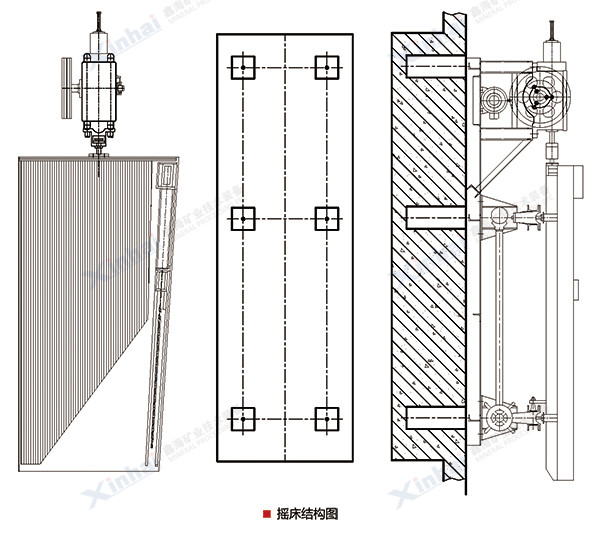

【產品改進】：鑫海選礦搖床設備采用凸輪杠桿式床頭，改變滑動頭在搖臂上的位置可以調節沖程，沖次則由平滑電機皮帶輪調節。
該搖床橫向坡度調節范圍大（0～10°），沖程容易調節；
床面平整，抗腐蝕性好，堅固耐用，不易變形，便于局部修補；
在改變橫向坡度和沖程時，亦可保持搖床床面運行平穩；
彈簧放置在機箱內，結構緊湊；
床頭機構運轉可靠，易磨損零件少，且不漏油；
搖床價格合理，不消耗藥劑，耗電很少。
礦粒群從6s搖床床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。比重和粒度不同的礦粒沿著各自的運動方向逐漸扇形流下，分別從搖床精礦端和尾礦側的不同區排出，最終被分成精礦，中礦和尾礦。
| 型號 | 粗砂床面 | 細沙床面 | 刻槽床面 |
|---|---|---|---|
| 床面尺寸 | 4436X1825X1536 | ||
| 沖程 | 16~22 | 10~16 | 10~16 |
| 沖次(r/min) | 240~290 | 300~320 | 330~340 |
| 耗水量（t/h) | 190 | 80 | 50 |
| 處理能力（t/h) | 30 | 8 | 8 |
| 給礦粒度 | 2~0.2 | 0.5 ~0.037 | 0.074~0.019 |
| 給礦濃度(％) | 20~25 | 15~20 | 15~20 |
| 安裝坡度（° ) | 2°30" | 1°50" | 0°45" |
| 外形尺寸 | 5454X1825X1242 | ||
| 沖程可調范圍 | 8~22 | ||
| 功率(kW) | 1.5 | ||
| 重量 | 1012 | ||

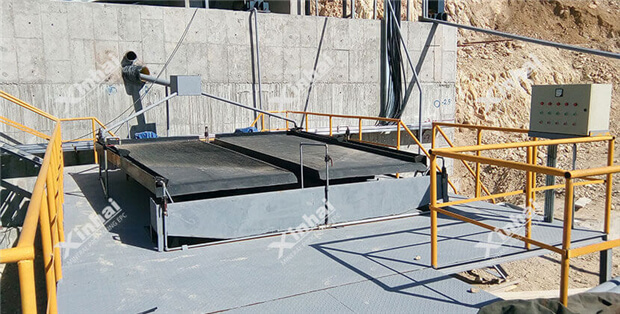

2003年，山東某家金礦選礦廠礦石品位較高，決定采用重選法提金，在鑫海搖床廠家購置了設備，鑫海根據該選礦廠地理位置和廠家要求，為其提供了添加曲柄連桿裝置、特殊潤滑系統的一款6s搖床。使用過程中，粗選精礦回收率達到77.78%，分層明顯，提金純度較理論值高出3個百分點，客戶非常滿意。
