格子型球磨機是球磨機設備的一種，因其排礦處特殊的格子板設計，被命名為格子型球磨機或格子球磨機。該種球磨機能夠利用格子板進行強制排礦，生產過程中能有效避免過磨現象。下面為們從其結構特性、工作原理、優劣勢及類型幾方面來了解格子球磨機吧。

格子型球磨機結構特性

格子型球磨機的結構主要由筒體、給礦部、排礦部及主軸承、潤滑系統、傳動系統等部分組成。其中筒體內鑲有耐磨襯板，筒體兩端配有法蘭盤，球磨機的端蓋則由螺栓連接在法蘭盤上；給礦部主要包括端蓋、中空軸頸及給礦器三部分。

格子型球磨機工作原理

格子型球磨機在工作過程中，筒體內的物料在給礦端的壓力下向著排礦端運動，在排礦端的格子板上設有梯形排礦孔，達到磨礦細度的物料可通過排礦口進入格子板后邊的扇形室，在扇形室隨筒體轉動過程中礦漿被提升到高處，然后沿壁流入排料中空軸頸而排出。

格子型球磨機優劣勢

優勢：

1、因其格子型球磨機的排礦液面較低，物料能有效及時排出，不會占據球磨機工作容積，同時，因格子型球磨機受格子板上排礦孔的限制，筒體內干球不會隨著物料一起排出，有效提高了磨礦效率。

2、由于格子型球磨機排料端的礦漿面低于排料中空軸頸的礦漿面，因此能及時排出已磨細的合格物料，過磨損的可能性小。

3、格子型球磨機的排料端格子板能有效阻礙鋼球排出，因此，格子型球磨機可以裝較多的小型鋼球。小鋼球的數量多可以增大鋼球與礦石顆粒的接觸面積以及單位時間內礦石顆粒被鋼球沖擊的次數。

4、格子型球磨機的轉速較高，鋼球在球磨機內做拋落運動。波形襯板將鋼球和物料提升至較高的高度后沿拋物線落下時產生巨大的沖擊力，磨礦效果較好。

劣勢：

1、由于格子型球磨機的排料速度快，在球磨機內停留的時間短，因此磨礦產物的粒度較粗，在選礦廠中多用于粗磨作業。

2、格子型球磨機的排料端結構較為復雜，因此格子型球磨機價格較高且安裝較復雜。

3、格子型球磨機在物料排出時，需要通過格子板的孔，一些大小與格子板孔相似的礦石顆粒易堵塞格子孔。因此易出現堵塞現象，降低排礦速度，或可能發生“漲肚”現象。

格子型球磨機類型

根據磨礦環境的不同，格子型球磨機可分為干式格子球磨機和濕式格子球磨機兩種，其中干式格子型球磨機多為兩倉或多倉球磨機設備，倉內設有階梯襯板或波紋襯板。濕式格子型球磨機在工作時，筒體內需加入適量的水或無水乙醇，要確保磨礦物料的濃度（水量由物料性質決定）。

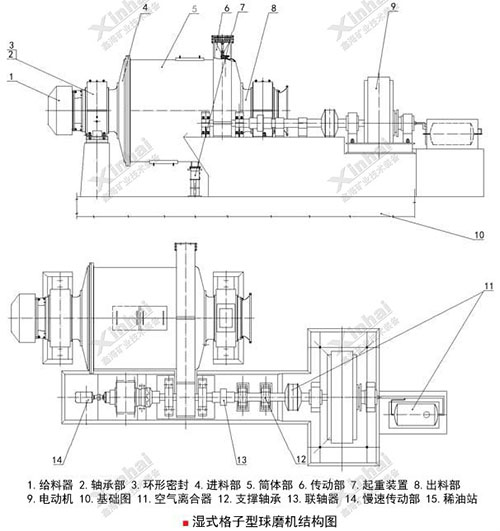

除此外，針對格子型球磨機類型，鑫海礦裝還研發了一種節能格子型球磨機（濕式），該種格子球磨機在原基礎上做了一些改動，例如，筒體襯板改為了溝槽式環形襯板，有效增加了球礦的接觸面積，加強研磨作用，降低了能耗；滾動軸承替代滑動軸承，軸承采用迷宮式密封滾動軸承呈線性接觸，摩擦力遠遠小于面面接觸的滑動軸承；增設帶慢速傳動裝置，同步電機傳動適配與400kw以上球磨機，采用專用的TDMK型低轉速同步電機，通過氣動離合器與小齒輪軸連接，實現單級減速傳動，驅動筒體轉動，可實現電動機- 主機分段啟動(“軟啟動”)，改善啟動條件，并起到超負荷保護作，整體上較比常規格子型球磨機節能20%~30%。

格子型球磨機應用范圍

格子型球磨機的應用范圍較廣，可用于處理各種金屬、非金屬礦物，除此外還可在化工、水泥、建筑等工業領域應用。

濕式格子型球磨機（包括節能型）：處理的常見金屬、非金屬礦物包括金礦、銀礦、銅礦、鐵礦、鉬礦、磷礦、長石礦、螢石礦、稀土礦等。應用時，需確保物料遇水不會導致最終產品質量受影響即可。

干式格子型球磨機：一般情況下，干式球磨機多適于處理遇水會發生反應的物料，例如水泥、大理石等建筑石料，或是要求以粉末形式來進行存貯和銷售的產品。另外，如果選廠位于干旱地區、水資源較匱乏，出于節約用水考慮，也可采用干式球磨機。
