摘要：濕式節能格子型球磨機是新型磨礦設備，是在濕式球磨機的基礎上創新的設備，本文將主要概述濕式節能格子型球磨機的用途、工作原理、結構特點及技術參數等做初步介紹。（設備詳情）
球磨機型號：（MQGg）按照工藝條件
筒體直徑：1200~3600mm
筒體有效長度：1200~ 4500mm
簡體有效容積：1.14~ 41.5m3
介質充填率：38％
上限裝球量：2.4~76t
臨界轉速比：75.3％
簡體轉速：15.3t／min
主電機功率：22~1250kW
入料粒度：<25mm
出料粒度：-200目65％～80％
（注：上述參數結合參數表給出數據，獲得具體參數及處理數據，需根據廠家實際情況而定。）
球磨機是礦石完成破碎作業后進行粉碎的核心設備。它廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及陶瓷玻璃等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
由傳動電機帶動具有一定徑長比的球磨機筒體以一定的轉速轉動。物料由給料端給入球磨機。筒體的轉動促使鋼球做瀉落運動或拋落運動，物料受到鋼球的和物料的沖擊研磨而粉碎。工作過程中球磨機內的物料在給礦端的壓力下向著排礦端運動，在排礦端的格子板上設有梯形排礦孔，達到磨礦細度的物料可通過排礦口進入格子板后邊的扇形室，在扇形室隨筒體轉動過程中礦漿被提升到高處，然后沿壁流入排料中空軸頸而排出。
濕式技能格子型球磨機屬于低水平強制排礦設備，可將合格的物料及時地排出，減少過磨。由于格子球磨機的排礦液面比溢流型球磨機低，因此大密度細粒物料不會像溢流型球磨機那樣由于較大的自由沉降速度而無法排出進而在磨機內部累積，占據磨機工作容積。同時由于有格子板上排礦孔尺寸的限制，磨機內部鋼球不會隨著礦料一起排出，在格子型球磨機內可大球小球一起使用，提高磨礦效率。濕式格子型球磨機排料快單位體積處理量比同規格溢流型球磨機大。
濕式節能格子型球磨機的的優勢主要體現在：（更多特點）
①球磨機經節能改造后其電機功率比普通的球磨機更低，另一方面節能型球磨機通過減小裝機容量來提高其工作效率，降低工作損耗。節能球磨機設備工作更加平穩可靠。
②節能格子球磨機的中空軸材質為鑄鋼，內襯設計為可拆換，在回轉大齒輪加工時采用鑄件滾齒加工的方式；通過在磨機筒體內部鑲嵌耐磨襯板的方式，其磨性大大提升。

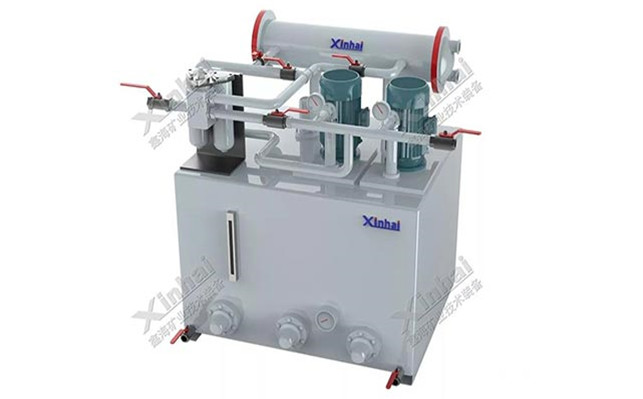

③在潤滑方面，鑫海礦裝為其配置了噴霧潤滑系統，干油霧化器周期性的噴射定量的潤滑脂到齒輪工作表面，以實現潤滑，減小齒輪磨損，其潤滑劑效果遠超普通潤滑方法的潤滑效果。此外，該噴霧潤滑系統采用可視化的PLC控制，可維修基本參數，控制每次噴油量并顯示工作過程。
④在傳動裝置方面，鑫海采用帶慢速傳動裝置，當球磨機檢修時，啟動慢速傳動電機，嚙合爪型聯軸器通過減速機及齒輪減速，筒體可獲得0.1轉/分的轉速，針對球磨機停開機檢修更方面，損耗小。
⑤該款濕式球磨機改為滾動軸承設計，采用雙列圓柱滾動軸承替代滑動軸承，不但提升承載能力，摩擦力遠遠小于面面接觸的滑動軸承，所消耗的功率低且安裝要求低。
同時，滾動軸承潤滑要求低，供油不需壓力，僅用油杯間斷便可滿足要求使球磨機正常運轉。
⑥針對筒體效小于2.1m一下的濕式球磨機設備，鑫海礦裝會采用整體機架設計，使整個球磨機安裝在一個整體焊接機架上，該機架與基礎相連。安裝時，只需將球磨機放置預先打好的地基上，找好水平并安裝牢固即可，安裝調試操作方便，大大減輕了安裝的工程量，縮短了工期，同時也有利于設備的長途運輸。
以上便是節能濕式格子型球磨機的參數、原理及特點的介紹。在選擇球磨機時不能盲目，應貨比三家，選擇適合的球磨機設備。另外，在選擇球磨機廠家時，應盡量選擇可以進行選礦試驗的廠家，根據試驗結果推薦的球磨機設備更合理。
