濕式節能溢流型球磨機是應用較廣泛的球磨機之一，其具有磨礦產品細度細，價格便宜等優點。下面以鑫海礦裝生產的濕式節能溢流型球磨機為例，做簡要介紹。

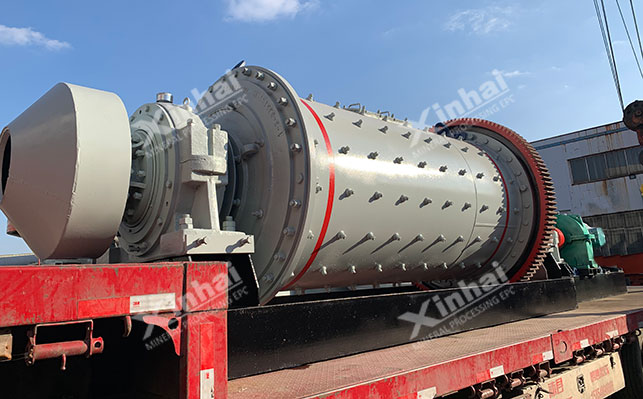

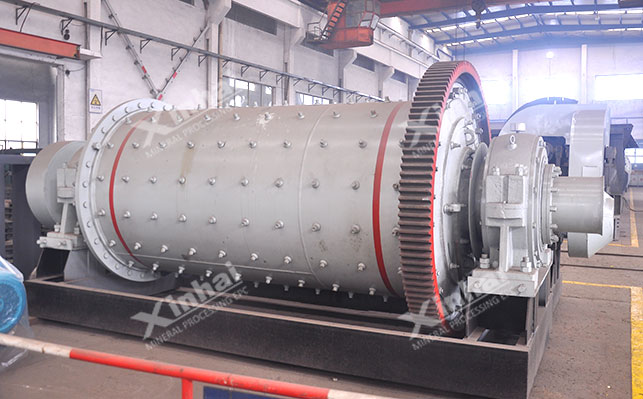

產品名稱：直筒節能溢流型球磨機
英文縮寫：MQYg
產品特點：一款傳統的、非強制排礦的濕式球磨機
處理能力：0.25~ 200 t/h
使用條件：用于處理磨礦細度較細的礦石
入料粒度：≤25mm
出料粒度：≤0.2mm
鑫海優勢：可根據球磨機規格及客戶需求，對球磨機設備各方面進行量身定制，包括傳動系統、頂起裝置、給料裝置、大小齒圈噴霧潤滑系統、滾動軸承、整體機架，使球磨機更節能、低耗、高效率。

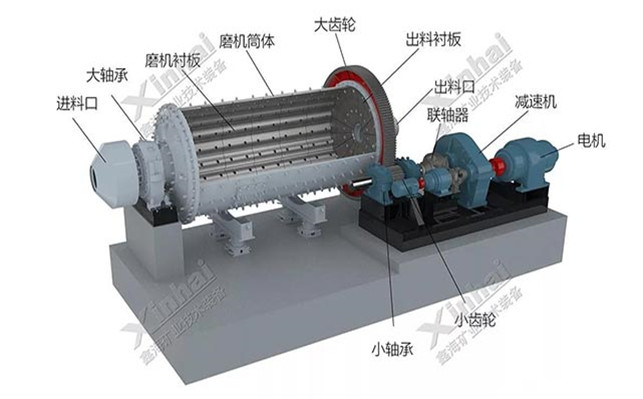

濕式溢流型球磨機由筒體、給料部、出料部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。
筒體：采用埋弧自動焊接、內裝襯板保護筒體，質量好，外表美觀；兩端法蘭盤，與鑄鋼進（出）料端蓋聯接。
給料部：有鼓式給料器、聯合給料器和給料小車等多種給料裝置，針對不同選廠及選廠規模進行相應配置，效率高，壽命長。
出料部：溢流球磨機出料部端蓋與襯板與進料端相同，出料口采用耐磨鑄鐵制造，雙頭反推螺旋，證出料粒度達到工藝要求。
傳動部：傳動裝置有異步電機傳動、同步電機傳動、帶慢速傳動系統，根據選廠需求配置適合的傳動裝置。
除此外，球磨機軸承可根據情況配置滾動軸承或滑動軸承；球磨機襯板有高錳鋼襯板、高鉻鑄鐵襯板和橡膠襯板可供選擇。
通過轉動小齒輪帶動筒給料端部的大齒輪轉動，從而使整個球磨機以一定的轉速轉動。待磨物料由給料端部的給料裝置進入磨機筒內，在筒內不斷受到鋼球以及礦石的研磨和沖擊得以粉碎。由于不斷給料，筒內的礦石不斷向排礦端移動，又由于排料端部的中空軸頸直徑大于給料端部的中空軸頸，因此達到粉碎粒度要求的礦石顆粒從排礦端溢流出去。濕式節能溢流型球磨機的排料端部設有與磨機旋轉方向相反的螺旋葉片，未達到粒度要求的礦石顆粒以及鋼球將沉降至螺旋葉片處，再借助反向螺旋葉片返回筒內。
鑫海濕式溢流型球磨機主要用于選礦廠，鋼渣廠，用于處理物料研磨作業。
| 型號 | 筒體直徑 | 筒體長度 | 電機型號 | 電機功率(kW) | 長 | 寬mm) | 高 | 處理能力(t/h) | 有效容積(m3) | 裝球量 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MQYg0912 | 900 | 1200 | Y1800L-6 | 15 | 3666 | 1835 | 1400 | 0.25~1.2 | 0.7 | 1 | 4265 |
| MQYg1224 | 1200 | 2400 | Y280M-8 | 45 | 5745 | 2352 | 1778 | 0.26~6.15 | 2.4 | 4.8 | 12219 |
| MQYg1240 | 1200 | 4000 | JR117-8 | 80 | 7990 | 2412 | 1728 | 0.34 ~8.3 | 3.7 | 7.8 | 15600 |
| MQYg1530 | 1500 | 3000 | JR117-8 | 80 | 7253 | 3070 | 2280 | 2.8 ~9 | 5 | 10 | 21129 |
| MQYg1545 | 1500 | 4500 | JR127-8 | 130 | 9680 | 3254 | 2370 | 3.5~12.5 | 7 | 12 | 27500 |
| MQYg1836 | 1800 | 3620 | JR136-8 | 180 | 8865 | 3683 | 2785 | 4.5 ~29 | 8.2 | 13.8 | 34970 |
| MQYg1875 | 1800 | 7500 | JR138-8 | 245 | 12850 | 3783 | 2775 | 7.5 ~54 | 17 | 30 | 49450 |
| MQYg2130 | 2100 | 3000 | JR136-8 | 180 | 8220 | 4220 | 3083 | 6.5 ~36 | 9 | 27 | 40157 |
| MQYg2430 | 2400 | 3000 | JR138-8 | 280 | 9023.5 | 4836.4 | 3490 | 7.2 ~92 | 11.5 | 22.5 | 57455.5 |
| MQYg2442 | 2400 | 4200 | JR138-8 | 320 | 10204.5 | 4836.4 | 3440 | 8 ~130 | 16.5 | 31.5 | 63829.5 |
| MQYg2460 | 2400 | 6000 | JR1510-8 | 450 | 12623.5 | 5201.4 | 4060 | 9 ~180 | 23 | 40 | 83869 |
| MQYg2732 | 2700 | 3200 | JR1410-8 | 320 | 10729 | 5000 | 3620 | 8 ~120 | 15.7 | 32 | 83110 |
| MQYg2745 | 2700 | 4500 | JR1510-8 | 380 | 11664 | 5150 | 3620 | 12.5 ~163 | 20.5 | 40 | 96196 |
| MQYg3245 | 3200 | 4500 | TDMK630-36 | 630 | 13950 | 7200 | 5152.5 | 95~110 | 32.8 | 65 | 141629 |
| MQYg3660 | 3600 | 6000 | TDMK1250-40 | 1250 | 19780 | 7700 | 5496 | 120~200 | 55 | 102 | 193483 |
以上是鑫海礦裝濕式節能格子型球磨機的結構、原理、應用內容，希望對客戶有所幫助，如果想了解更多鑫海球磨機設備、球磨機價格，可咨詢15311826613！
