浮選是赤鐵礦選礦的主要方法之一，是根據礦物顆粒表面的物理化學性質的不同，利用藥劑，將有用礦物從礦石中選別出來的方法。赤鐵礦浮選設備類型較多，主要有機械攪拌式浮選機、充氣攪拌式浮選機，根據赤鐵礦礦物特性及粒度要求的不同，選擇的浮選設備也各不相同，下面主要圍繞上述兩類赤鐵礦浮選設備進行介紹。

一、機械攪拌式浮選機

機械攪拌式浮選機屬空氣自吸式浮選機，主要依靠機械攪拌器（轉自和定子）來實現礦漿的充氣與攪拌，可自吸空氣，自吸礦漿，無需外部加氣裝置，中礦返回無需泵傳送。在赤鐵礦選礦中常用的設備有SF型機械攪拌式浮選機、JJF型機械攪拌式浮選機、BF型機械攪拌式浮選機。

1、SF型機械攪拌式浮選機

SF型機械攪拌式浮選機由槽體、葉輪、蓋板、中心筒、給礦管、吸氣管、中礦管、電機、軸承體、大皮帶輪等部分組成。

工作時，由電機帶動皮帶輪使葉輪做旋轉運動，葉輪腔內的礦漿在葉輪旋轉的作用下，產生離心力被甩向四周，使葉輪腔內形成負壓區，一方面吸入充足的空氣與礦漿混合，一方面攪拌礦漿與藥物混合，同時細化泡沫，使礦物附著在泡沫上，浮到礦漿面再形成礦化泡沫。

SF機械攪拌式浮選機在赤鐵礦選礦廠中多做粗選和掃選作業，且在中大型選礦廠應用較多。

2、JJF型機械攪拌式浮選機

JJF型機械攪拌式浮選機由槽體、葉輪、蓋板、假底、真底、橫梁、導流管、豎筒、分散罩、電機、軸承、大皮帶輪等部分組成。該浮選機浮選機槽體內礦漿可在下部形成大循環，可自吸氣，但不能自吸漿，作業過程中，中礦返回需用揚程泵輸送。

工作時，葉輪旋轉，會在豎筒和導流管內產生渦流，此渦流形成負壓，將空氣從進氣管吸入，在葉輪和定子區內與經導流管吸進去的礦漿混合，混合后的漿氣由葉輪行成切線方向運動，再經定子作用換成徑向運動，使礦漿均勻的分布在槽體中，礦化氣泡上升至泡沫層，單邊或雙邊刮出即為泡沫產品。

JJF型機械攪拌式在赤鐵礦選礦廠中應用較少，多在銅、鉬等充氣量要求范圍較寬的金屬礦和非金屬礦物中應用。

3、BF型機械攪拌式浮選機

BF型機械攪拌式浮選機結構與SF浮選機結構基本一致，該浮選機可從槽外自吸礦漿。工作時，隨著葉輪旋轉，在葉輪上下葉片中心形成負壓區，空氣由吸氣管吸入，經中心筒進入上葉輪腔，礦漿則由葉輪下葉片從槽內吸入至葉輪腔，漿、氣混合后，形成礦化氣泡上浮。

BF型機械攪拌式浮選機多在中、小型赤鐵礦選礦廠做粗選作業。

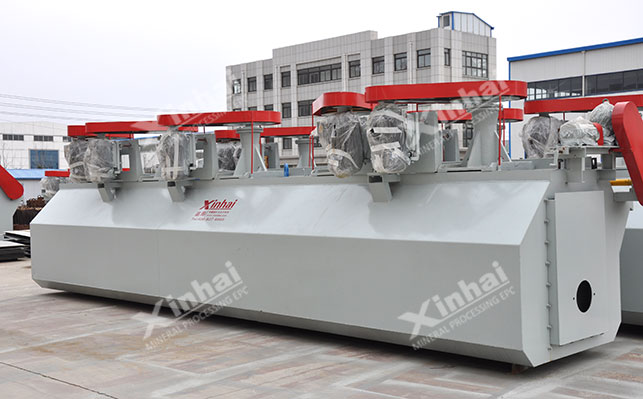

赤鐵礦機械攪拌式浮選機：

二、充氣攪拌式浮選機

充氣攪拌式浮選機屬于外部供氣式浮選機，主要依靠機械攪拌器攪拌礦漿、鼓風機充氣。該類型浮選機不能自吸氣，中礦返回時，需用揚程泵輸送礦漿。另外，還需配置專門的送風設備。在赤鐵礦選礦中常用的設備有XCF型充氣攪拌式浮選機、KYF型充氣攪拌式浮選機和XCF-KYF浮選機組。

1、XCF型充氣攪拌式浮選機

XCF型充氣攪拌式浮選機由槽體、接管、給礦管、中礦管、葉輪蓋板、軸承、電機等部分祖成。該浮選機與常規充氣浮選機不同，可自行吸漿。

工作時，電機帶動葉輪旋轉，由鼓風機給入低壓空氣，經空心主軸進入空氣分配器，通過分配器側壁孔隙，進入到葉輪葉片間，礦漿則由上葉片吸入至葉輪葉片間，漿氣混合后，礦化泡沫升至礦漿表面。

XCF型充氣攪拌式浮選機多在中、大型赤鐵礦選礦廠做粗選和掃選作業。

2、KYF型充氣攪拌式浮選機

KYF型充氣攪拌式浮選機由槽體、葉輪、定子、吸氣管、空氣分配器、電機、軸承體等部分組成，該浮選機漿、氣均由外部裝置給入。

工作時，葉輪旋轉后，槽體內礦漿被葉輪甩至四周，經葉輪下端進入葉輪葉片間。由鼓風機給入低壓空氣，經空氣分配進入葉輪葉片間，當漿氣充分混合后，從葉輪上半部排出，經定子穩定后，進入槽中，形成礦化氣泡上浮。

KYF型充氣攪拌式浮選機在赤鐵礦選礦廠中，多用于處理較單一的赤鐵礦石，做粗選和掃選作業。

3、XCF-KYF浮選機組

XCF-KYF浮選機組是將XCF型浮選機與-KYF型浮選機組合成聯合機組，利用XCF型可自吸氣的功能，將兩機組合，可擺脫浮選機各作業間300~500mm的高差基建，也無需揚程泵輸送礦漿，兩機聯合不僅有效提高了整體浮選效果，還大大降低了 基建成本和投資成本。

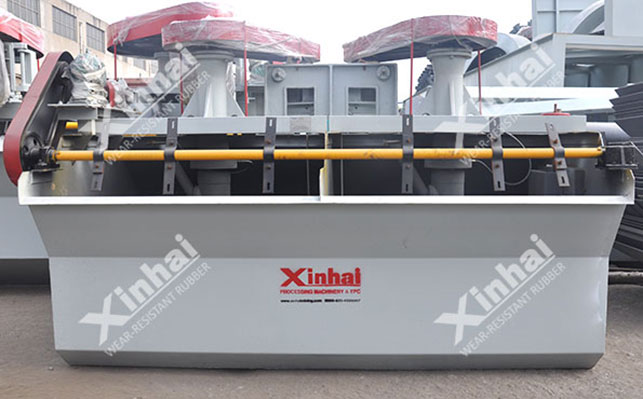

赤鐵礦充氣攪拌式浮選機：

此外，鑫海礦裝KYF浮選機與XCF浮選機構成的聯合機組還可做單壁后傾葉片設計，以增大葉片與礦漿的接觸面，可在較低轉速條件下形成較強的攪拌能力，從而有助于促進礦漿彌散，提高重啟能力并降低“翻花”程度。

XCF-KYF浮選機組中和了兩種浮選機的優勢，在赤鐵礦選礦廠中，可在大、中、小型選礦廠中做粗選、精選和掃選作業。

以上便是赤鐵礦常用的浮選設備，至于選擇哪一種浮選設備，需根據赤鐵礦類型、選廠規模、用戶需求進行針對性選擇，因此小編建議應對赤鐵礦進行選礦試驗，根據試驗結果分析適合的浮選機設備類型及型號，科學合理地選擇浮選機，以提高選廠生產效率。
