【產品簡介】：一款不吸漿的充氣式浮選機設備（參照芬蘭奧托昆普OK型浮選機設計）。
【處理能力】：0.2～38m3/min
【應用范圍】：KYF型充氣機械攪拌式浮選機適用于大、中型選礦廠粗選和精選作業，可選別有色金屬、黑色金屬和非金屬礦物，入選物料粒度范圍為0.3～0.01mm（-0.074mm粒級含量＞50%）。
【產品改進】：KYF充氣式浮選機有U型槽體浮選機和柱型槽體浮選機兩種。
kyf浮選機葉輪是一種葉片后傾一個角度的錐形葉輪，攪拌能力強，結構簡單；
在葉輪腔中裝置了多空圓筒形空氣分配器，空氣分散均勻，氣漿結合好；
葉輪直徑小，圓周速度低，功耗小，可節能30-50% ；
礦粒懸浮好，浮選指標高；
采用U形槽體，尾砂沉積少；
易損件磨損輕，壽命長；
機械攪拌式，不能自吸氣，不能自吸礦漿，作業間需階梯配置；
可與XCF型浮選機構成聯合浮選機組作直流槽。

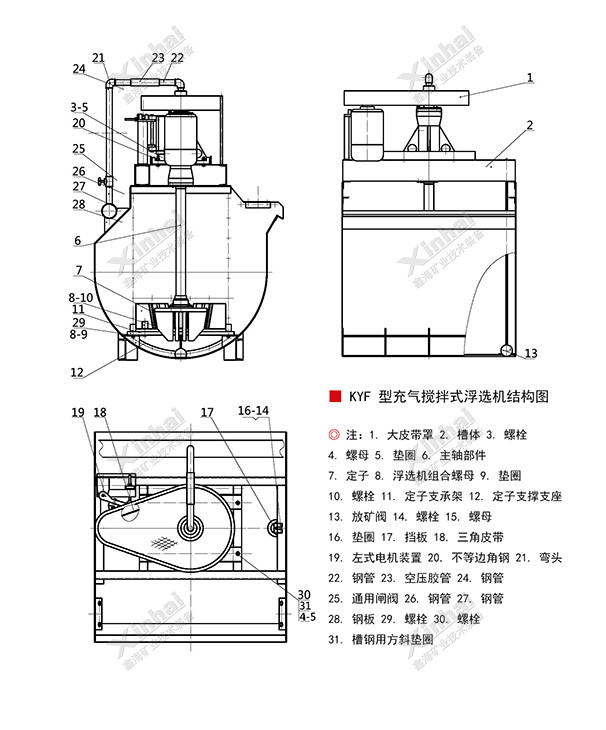

KYF型充氣機械攪拌式浮選機在葉輪旋轉時，槽內礦漿從四周經槽底由葉輪下端吸入葉輪葉片間，同時，由鼓風機給入的低壓空氣經風道、空氣調節閥、空心主軸進入葉輪腔的空氣分配器中，通過分配器周邊的孔進入葉輪葉片間，礦漿與空氣在葉輪葉片間進行充分混合后，由葉輪上半部周邊排出，排出的礦流向斜上方運動，由安裝在葉輪四周斜上方的定子穩定和定向后，分散到整個槽子中。礦化氣泡上升到槽子表面形成泡沫，泡沫自流到泡沫槽中，礦漿再返回葉輪區進行再循環，另一部分則通過槽間壁上的流通孔進入下槽進行再選別。
| 型號 | 有效容積 (m3) | 處理能力 (m3/min) | 葉輪直徑 (mm) | 葉輪轉數 (r/min) | 鼓風機風壓 (kPa ) | 上限充氣量 (m3/m2-min) | 攪拌用電機功率 (kW) | 刮板用電機功率 (kW) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| KYF-1 | 1 | 0.2 ~1 | 340 | 281 | > 12.6 | 2 | 4 | 0.75 | 903 |
| KYF-2 | 2 | 0.4 ~2 | 410 | 247 | > 14.7 | 2 | 5.5 | 1.1 | 1419 |
| KYF-3 | 3 | 0.6 ~3 | 480 | 219 | > 19.8 | 2 | 7.5 | 1.5 | 1885 |
| KYF-4 | 4 | 1.2 ~4 | 550 | 200 | > 19.8 | 2 | 11 | 1.5 | 2206 |
| KYF-8 | 8 | 3.0 ~8 | 630 | 175 | > 21.6 | 2 | 15 | 1.5 | 3984 |
| KYF-10 | 10 | 4.0 ~10 | 630 | 192 | > 21.6 | 2 | 22 | 1.5 | 4406 |
| KYF-16 | 16 | 4.0 ~16 | 740 | 160 | > 25.5 | 2 | 30 | 1.5 | 5900 |
| KYF-24 | 24 | 4.0 ~24 | 800 | 150 | > 30.4 | 2 | 30 | 1.5 | 7500 |
| KYF-38 | 38 | 10.0 ~38 | 880 | 139 | > 34.3 | 2 | 45 | 1.5 | 10300 |

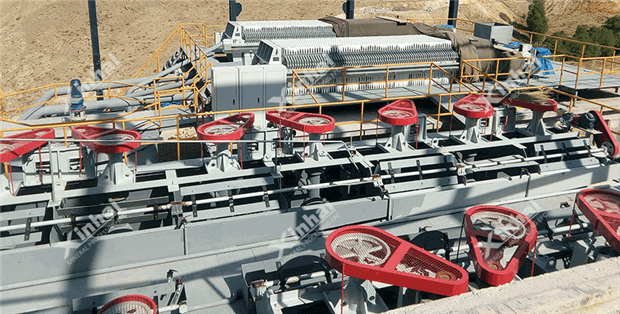

南非一選礦廠想購置一款處理螢石礦的浮選機設備，要求：處理量大、高效、節能，與多家設備制造商溝通后都沒有選到理想的型號，后來通過與鑫海技術人員的交流，選用了KYF浮選機。該機創新點在于獨特的葉輪--定子結構及槽體形式。在本次應用中槽內流體狀態合理，礦漿懸浮狀態好，泡沫層穩定，且運轉正常平穩，開停車不用放礦，大幅度地降低了能耗。經其選別后的礦石品位普遍有所提高，滿足了該廠的需求。
