2016-08-24 來源：鑫海礦裝 (27388次瀏覽)
大冶鐵礦選礦廠是我國較早開設大規模投產的一家鐵礦選礦廠，選礦過程中遇到過很多問題，但是在不斷改進過程中取得較大突破，是一個少有的值得借鑒鐵礦選礦案例，下面我們來一起了解一下大冶鐵礦選礦廠的詳細選礦過程吧！破碎篩分部分于1958年投產，選礦部分于1960年投產。該廠擴建后設計規模定為400萬t/a。
該鐵礦選礦廠早期所處理的礦石按銅、鐵、硫含量及氧化程度的不同劃分為七個等級，見表1：
表 1 礦石類型及等級
| 礦石類型 | 礦石等級 | 代號 | 含鐵量，％ | 含銅貴，% | 含硫量，％ |
| 原生礦 | 高銅富礦 | Fe1 | >45 | >0.3 | >0.3 |
| 低銅富礦 | Fe2 | >45 | <0.3 | >0.3 | |
| 貧鐵礦 | Fe3 | 45～20 | |||
| 氧化礦 | 髙銅高硫氧化富礦 | Fe5-S | >45 | >0.3 | >0.3 |
| 髙銅低硫氧化富礦 | Fe5 | >45 | >0.3 | <0.3 | |
| 低高硫氧化富礦 | Fe6-S | >45 | <0.3 | >0.3 | |
| 低銅低硫氧化富礦 | Fe6 | >45 | <0.3 | <0.3 |
隨著露天和坑內采場向下延伸，原生礦石已有明顯的變化，其礦石類型除原有的磁鐵礦礦石、磁鐵礦-赤鐵礦礦石外，出現了混合礦石，即磁鐵礦-菱鐵礦-赤鐵礦礦石、磁鐵礦-菱鐵礦礦石、菱鐵礦-赤鐵礦礦石、菱鐵礦礦石。
原生磁鐵礦結構致密，由細粒和微細粒鐵礦組成，顆粒間為非金屬礦物所充填。磁鐵礦顆粒和集合體大小在0.1?0.01mm之間，黃銅礦顆粒和集合體的大小在0.2?0.001mm之間。
氧化礦石中金屬礦物和非金屬礦物的分離粒度為：假象赤鐵礦在0.7?0.01mm之間，赤銅礦孔雀石在0.2?0.001mm之間，,石英在0.4?0.001mm之間。大多數金屬礦物和非金屬礦物的分離粒度約為0.5?0.01mm之間。
磁鐵礦普氏硬度為12?16，假象赤鐵礦普氏硬度為10。原生礦密度為4.0t/m3，氧化礦密度為3.6t/m3。
原生礦和氧化礦的礦物組成見表2，表中未包括1976年以后補充勘探的深部混合礦。東露天采場礦石主要元素平均含量見表3。
表 2 原生礦和氧化物礦的礦物組成
| 礦石類 | 礦石含銅量% | 主要礦物 | 次要礦物 | 稀有礦物 | |||
| 金屬礦物 | 非金屬礦物 | 金屬礦物 | 非金屬礦物 | 金屬礦物 | 非金屬礦物 | ||
| 原生礦 | 銅>0.3 | 磁鐵礦、黃鐵礦、磁黃鐵礦 | 綠泥石、白云石、方解石、 透輝石 | 赤鐵礦、白鐵礦、斑銅礦、銅藍 | 石榴子石、角閃石、石英、硬石膏、石膏 | 褐鐵礦、藍銅礦、金紅石、輝銅礦、方鉛礦、鏡鐵礦 | 磷鈣土、葡萄石、假象鐵閃石 |
| 銅<0.3 | 磁鐵礦 | 綠泥石、方解石、白云 母、石英、玉髓 | 赤鐵礦、黃鐵礦 | 透輝石、假象鐵閃石 | 褐鐵礦、黃銅礦 | ||
| 氧化礦 | 銅>0.3 | 假象赤鐵礦、褐鐵礦、孔雀石、黃銅 礦、赤銅礦 | 蛋白石、高嶺土、粘土質礦物 | 黃鐵礦、銅藍、磁鐵礦 | 方解石、石英 | 輝銅礦 | |
| 銅<0.3 | 假象赤鐵礦、褐鐵獷 | 高嶺土、石 英、玉髓、白云石、粘土質 礦物 | 磁鐵礦、黃鐵礦 | 綠泥石、方解石 | 黃銅礦 | ||
| 銅 >0.3 (貧礦） | 褐鐵礦、假象赤鐵礦 | 石英、蛋白石 | 孔雀石、軟錳礦、赤銅礦 | ||||
表3東露天采礦場礦石主要元素的平均含量（設計值）
| 礦石等級 | 元素及含量，% | ||||||
| TFe | SFe | Cu | S | P | SiO2 | ||
| 原生礦 | 54.6 | 0.58 | 2.30 | 0.04 | 6.40 | ||
| 高銅氧化礦 | 55.1 | 54.8 | 0.66 | 0.27 | 0.06 | 9.09 | |
| 低銅氧化礦 | 58.7 | 58.4 | 0.20 | 0.13 | 0.055 | 9.09 | |
| 氧化礦平均含量 | 56.8 | 56.5 | 0.45 | 0.22 | 0.058 | 9.09 | |
| 露天采場平均含置 | 55.3 | 53.9 | 0.54 | 1.65 | 0.048 | 7.20 | |

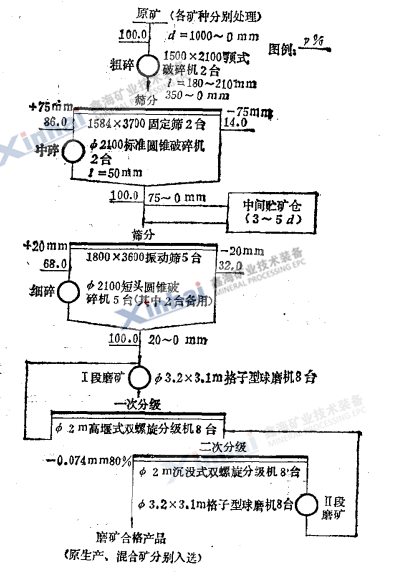

大冶鐵礦廠的破碎篩分及磨礦流程見圖1。作業相對應的設備型號、數量及選別條件見表4。銅及硫鈷精礦脫水工藝流程見圖2。
（圖1）
表 4 選礦工藝流程中的設備幾操作條件
| 作業編號 | 作業名稱 | 設備名稱及規格 | 數量，臺 | 操作條件 | ||
| 浮選吋間，min | 按原礦計藥劑用量，g/t | pH值 | ||||
| 1 | 混合粗選 | 7A浮選機 | 24槽 | 13.3 | 硫化鈉：50 | |
| 2 | 混合粗選 | 7A浮選機 20m3浮選機 | 12槽 4槽 | 13.7 | 乙基黃藥，100～120 | |
| 3 | 混合粗選 | 7A浮在機 | 28槽 | 13.1 | 2號油：80～90 | |
| 4 | 弱磁選 | Ф1050x2400磁選機 | 4 | |||
| 5 | 弱磁選 | Ф1050x2400 磁選機 | 4 | |||
| 6 | 弱磁選 | Ф1050x2400磁選機 | 4 | |||
| 7 | 二段磁選 | Ф750x150磁選機 | 11 | |||
| 8 | 三段磁選 | Ф750x1500磁選機 | 11 | |||
| 9 | 脫硫粗選 | 7A浮選機 | 24槽 | |||
| 10 | 一精選 | 6A浮選機 | 10槽 | |||
| 11 | 二精選 | 6A浮選機 | ||||
| 12 | 濃縮 | Ф50m濃縮機 | 1 | |||
| 13 | 過濾 | 25m2內濾式過濾機 | 24 | |||
| 14 | 濃縮 | Ф50m濃縮機' | 1 | |||
| 15 | 隔渣 | Ф1500圓筒篩 | 3 | |||
| 16 | 強磁選 | ShP-2000型強磁選機 | 3 | |||
| 17 | 濃縮 | Ф50in濃縮機 | 1 | |||
| 18 | 過濾 | 25m2內濾式過慮機 | 8 | |||
| 19 | 混精選I | 6A浮選機 | 10槽 | 14.4 | ||
| 20 | 混精選II | 6A浮選機 | ||||
| 21 | 混精選I | 6A浮選機 | 10槽 | 11.3 | ||
| 22 | 混精選II | 6A浮選機 | ||||
| 23 | 混精選I | 6A浮選機 | 10槽 | 8.1 | ||
| 24 | 混精選II | 6A浮選機 | ||||
| 25 | 濃縮 | Ф50濃縮機 | 1 | |||
| 26 | 分離粗選 | 7A浮選機 | 12槽 | 7.6 | 石灰：1250～2000 234號：4 | >12 |
| 27 | 銅猜選I | 6A浮選機 | 14槽 | 6.3 | ||
| 28 | 銅精選II | 6A浮選機 | 8槽 | 15.2 | ||
| 29 | 掃選I | 6A浮選機 | 18槽 | 5.1 | 234號： 2 | |
| 30 | 掃選II | 6A浮選機 | 8槽 | 6.9 | 234號： 2 | |
1、在混合粗選作業中使用了20m3的大型浮選機，改善了操作條件，減少了占地面積，減少了維修工作量。
2、在磁選作業中，用永磁磁選機取代了原設計帶式電磁磁選機，提高了精礦品位。
3、為了回收混合礦中的弱磁性鐵礦物菱鐵礦，増設了3臺SHP-2000型濕式強磁選機，獲得了品位43%左右的強磁精礦，提高了鐵的回收率。
本文內容源于；選礦設計手冊
